Cáp điều khiển ly hợp hiệu suất cao cho xe tải / xe buýt / thuyền / máy kéo nông nghiệp

Cáp điều khiển tùy chỉnh Cáp ly hợp cho xe tải / xe buýt / thuyền / máy kéo nông nghiệp

Dòng này được tùy chỉnh, nhu cầu đặc biệt cho các khách hàng khác nhau.

[ Mã số phần ]
Xây dựng️ Mẫu phần số 173
173 Ứng dụng với thanh cuối không gỉ.
174 Ứng dụng với ống hỗ trợ không gỉ và áo giáp không gỉ bên trong.
313 EXT có độ ma sát thấp với tất cả các bề mặt mòn nhựa và thanh cuối thép không gỉ.
314 EXT ma sát thấp với tất cả các bề mặt mòn nhựa, thanh cuối thép không gỉ và thép không gỉxoayống hỗ trợ.
Nhiệm vụ(Khả năng chịu tải)
Có sẵn trong: V (Very light duty), L (Light duty), M (Medium duty), H (Heavy duty).
Xác định theo đường kính thanh cuối hoặc đường kính thanh cuối từ bảng A dưới đây.
Các thiết bị kết thúc ống dẫn️ TG
TT (công cụ sợi dây ở cả hai đầu), GG (công cụ sợi dây ở cả hai đầu), TG (công cụ sợi dây ở một đầu và sợi dây ở đầu kia).
Thời gian hành trình2
Xác định từ bảng A và sơ đồ C bên dưới.
Chiều dài tổng thể(Inch) ¢ 90

[ Khả năng tải và thời gian đi]


[ Chống kết thúc phụ kiện ]
Loại T
Bộ kết nối cuối ống dẫn có dây đai để lắp đặt vách ngăn.
G
Phương tiện kết nối cuối ống có rãnh để lắp đặt bằng U-bolts hoặc kẹp.


[ Tổng chiều dài và hành trình bằng inch ]
Đối với cáp thay thế
A. Lấy dây cáp cũ.
B. Đo chiều dài như hình dưới đây.
C. Đo chiều dài của chuyến đi. 1 ¢ đến 6 ¢.
D. Xác định kích thước của sợi F. Xác định số bộ phận cơ bản từ bảng trên.
Đối với dây cáp mới
A. Xác định chiều dài tổng thể.
B. Đo đường cần thiết. Thêm 1⁄4 ∞ và sau đó làm tròn lên đến inch gần nhất.
C. Xác định tải và chọn số phần cơ bản từ bảng A.

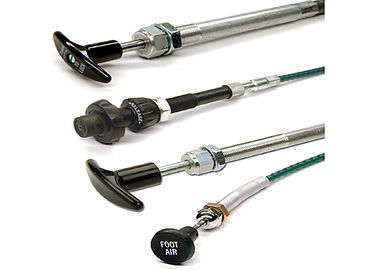

[Locally Assembled Control Head Cables]

*3 = thanh cuối thép không gỉ **4 = thanh cuối thép không gỉ, ống hỗ trợ và vỏ bên trong
