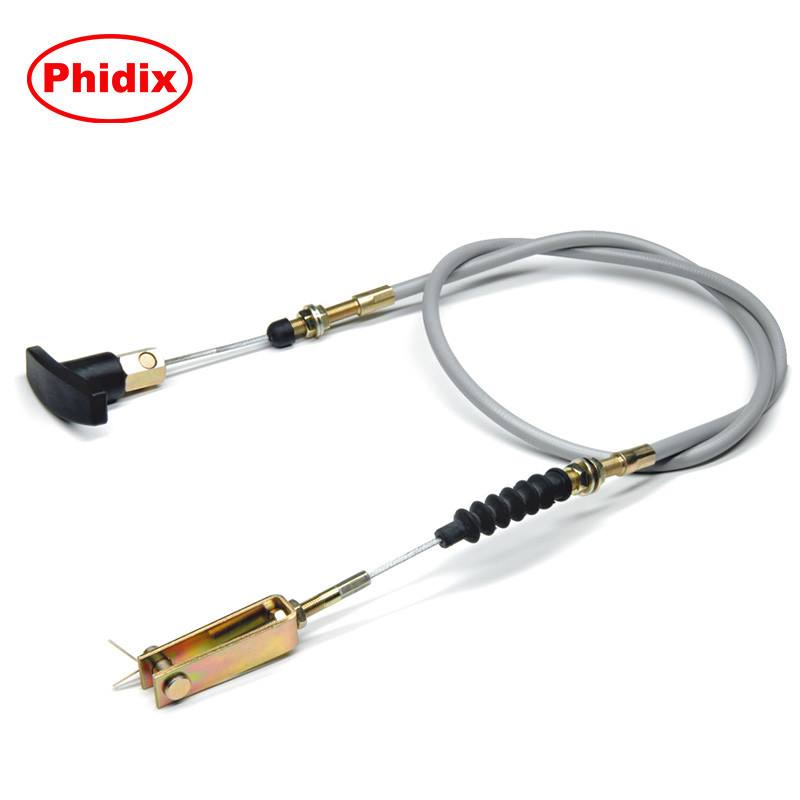

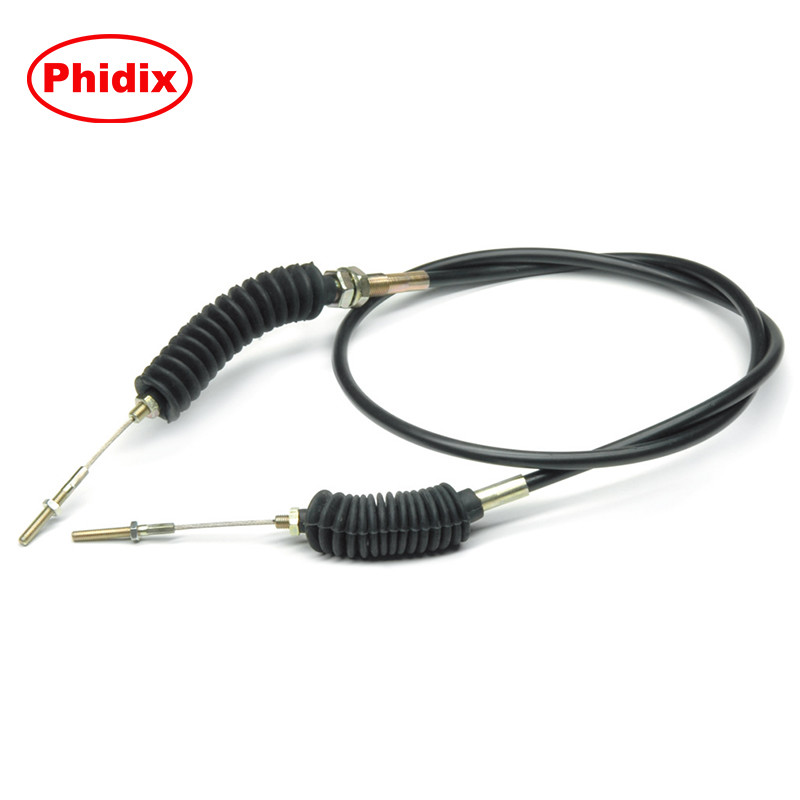

Cáp điều khiển T-Flex Pull-Only Phidix: Được chế tạo để chịu đựng, được thiết kế để linh hoạt
Đối với các hệ thống công nghiệp đòi hỏi khả năng truyền động tuyến tính đáng tin cậy dưới tải trọng chỉ kéo, Cáp T-Flex Pull-Only Phidix cung cấp một giải pháp hiệu suất tối ưu—kết hợp độ bền kéo cao, độ lệch thấp và thiết kế ống dẫn đa lớp bền bỉ.
Dòng sản phẩm này được chế tạo đặc biệt để hoạt động trong môi trường có không gian hạn chế, tải trọng lặp đi lặp lại và thời gian hoạt động không thể thương lượng.
Được tin dùng trong các hệ thống ly hợp, truyền động bướm ga, khóa phanh và cơ chế dừng động cơ—T-Flex được thiết kế để hoạt động ở những nơi mà cáp thông thường không thể đáp ứng.
Điều gì làm cho T-Flex khác biệt
| Tính năng |
Cáp Pull-Only tiêu chuẩn |
Dòng Phidix T-Flex |
| Thiết kế ống dẫn |
Bọc thép một lớp |
Bọc dây dẹt nén hai lớp |
| Vỏ bảo vệ |
Chỉ PVC |
Các tùy chọn PP, PVC hoặc trần có sẵn |
| Lớp lót bên trong |
Không có hoặc nhựa tiêu chuẩn |
Lớp lót PP mật độ cao tùy chọn để giảm ma sát |
| Phù hợp ứng dụng |
Phanh hoặc khóa chung |
Kiểm soát chuyển động chu kỳ cao với độ phức tạp về định tuyến |
| Tùy chỉnh |
Phụ kiện đầu cơ bản |
Thanh ren, clevis, bi/ổ cắm, giá đỡ bảng điều khiển |
Cấu trúc bên trong & Tính toàn vẹn kiểm soát chuyển động

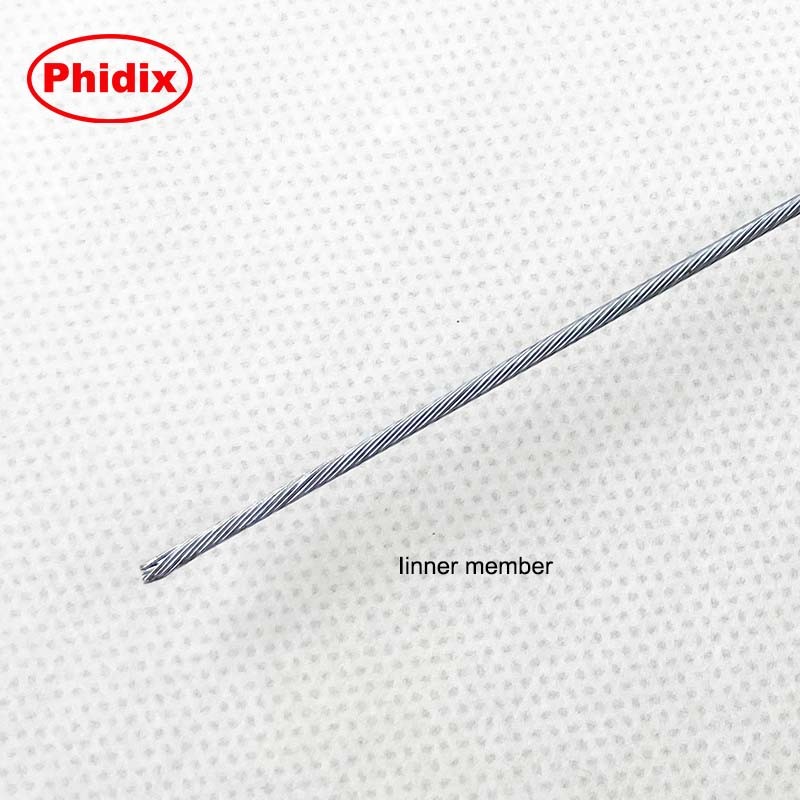

• Thành phần bên trong: Cáp đa sợi thép mạ kẽm hoặc mạ thiếc có độ bền cao, có sẵn đường kính từ 0,078" đến 0,188".
• Cấu tạo ống dẫn: Nhiều cấu hình dây thép với lớp lót bên trong mật độ cao tùy chọn.
• Vỏ ngoài: Lựa chọn áo khoác PVC hoặc polypropylene; hoặc không có vỏ ngoài để bảo vệ tích hợp khung gầm.
• Đặc tính chuyển động: Độ lệch thấp, hiệu suất uốn tuyệt vời, hành trình kéo ma sát thấp.
Cụm cáp này không được thiết kế để nén—chỉ kéo.

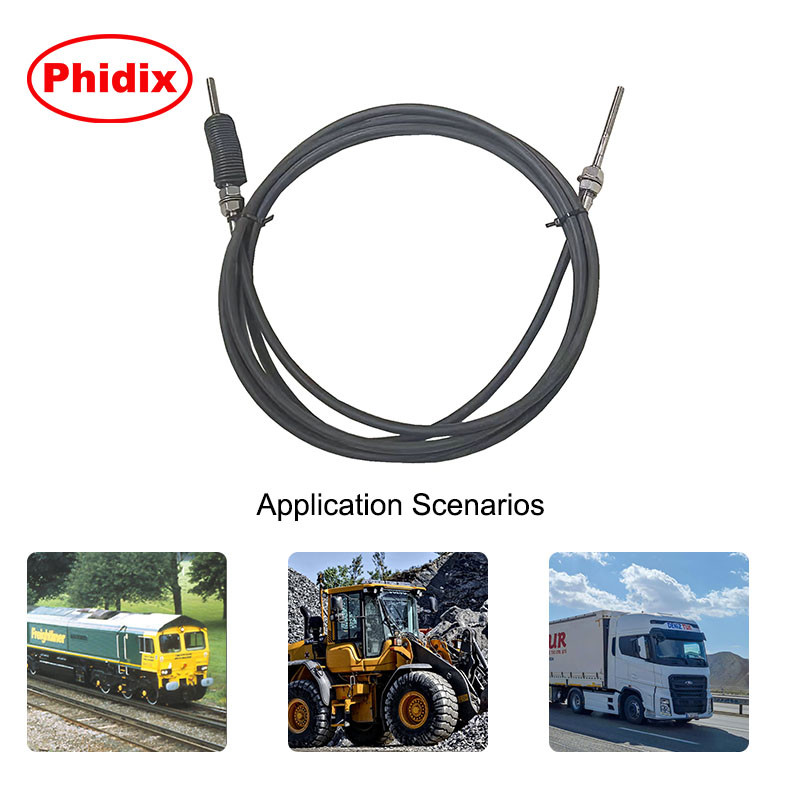

Các ứng dụng tiêu biểu
• Cáp ly hợp – Hệ thống ngắt kết nối xe tải hạng nặng hoặc hàng hải
• Đường dây công tắc tắt động cơ – Tắt nhiên liệu hoặc đánh lửa thủ công
• Đường kéo bướm ga – Điều chỉnh cơ học trên máy phát điện và hệ thống thủy lực di động
• Cơ chế khóa & ngắt kết nối – Khóa liên động dừng khẩn cấp hoặc hệ thống chốt
• Định tuyến thiết bị công nghiệp – Hệ thống cáp tuyến tính với hình học định tuyến phức tạp
Tùy chọn xây dựng & Tính linh hoạt của thành phần
Lõi bên trong
• Sợi thép: 1x7, 1x19 hoặc lõi bọc thép
• Có lớp phủ hoặc trần, tùy thuộc vào nhu cầu môi trường
Lớp lót
• PP mật độ cao để giảm lực cản kéo
Vỏ ngoài
• PVC đen (mặc định)
• Polypropylene (PP) để chịu nhiệt độ cao hơn
• Không có vỏ bọc để định tuyến ống dẫn trong ống dẫn

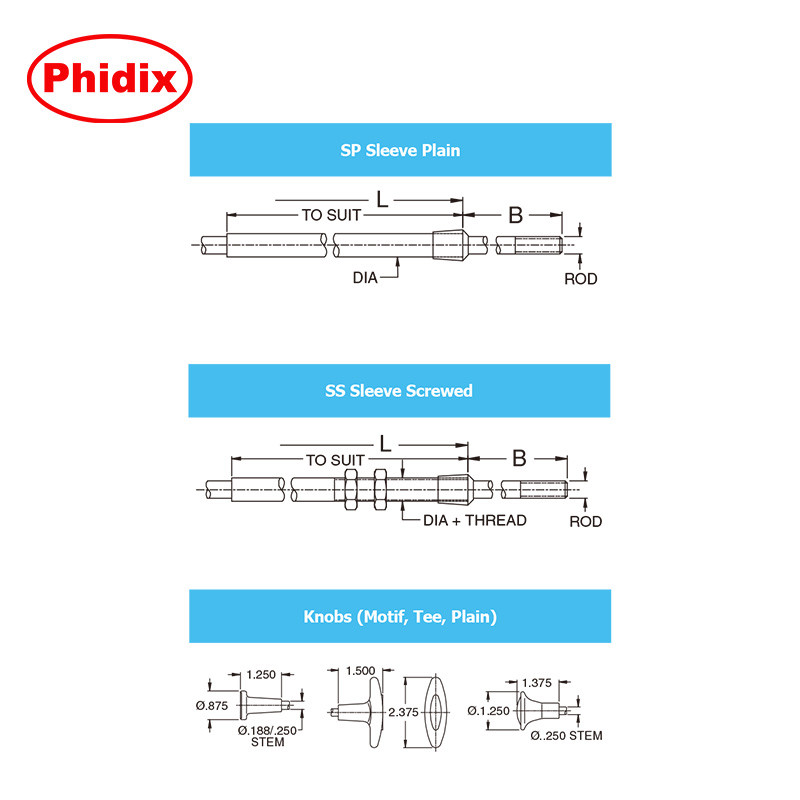

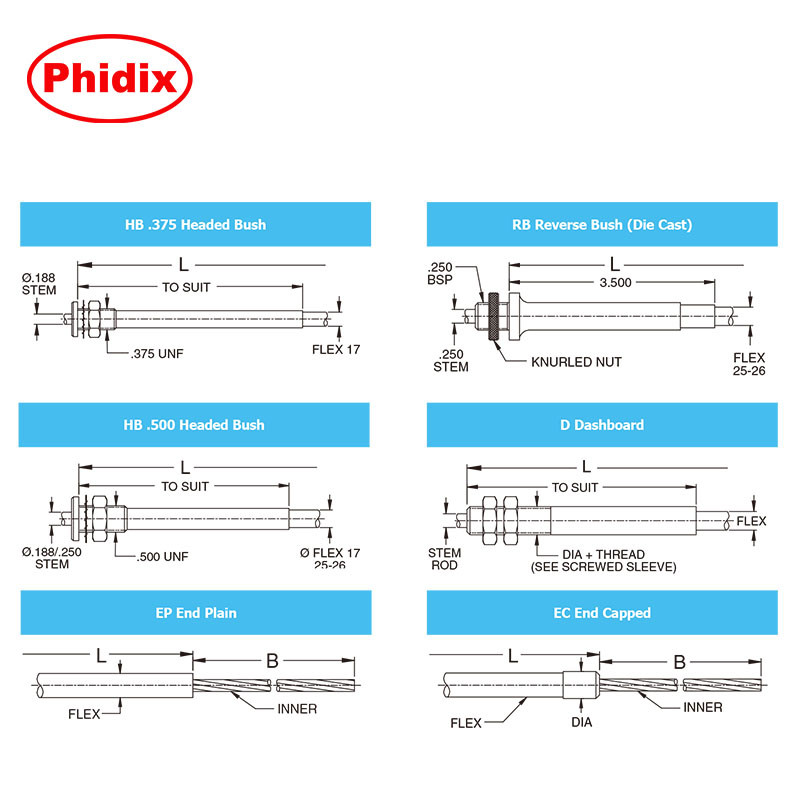

Phụ kiện đầu
• Đầu thanh clevis (UNF hoặc số liệu)
• Đầu nối xoay
• Bộ truyền động núm

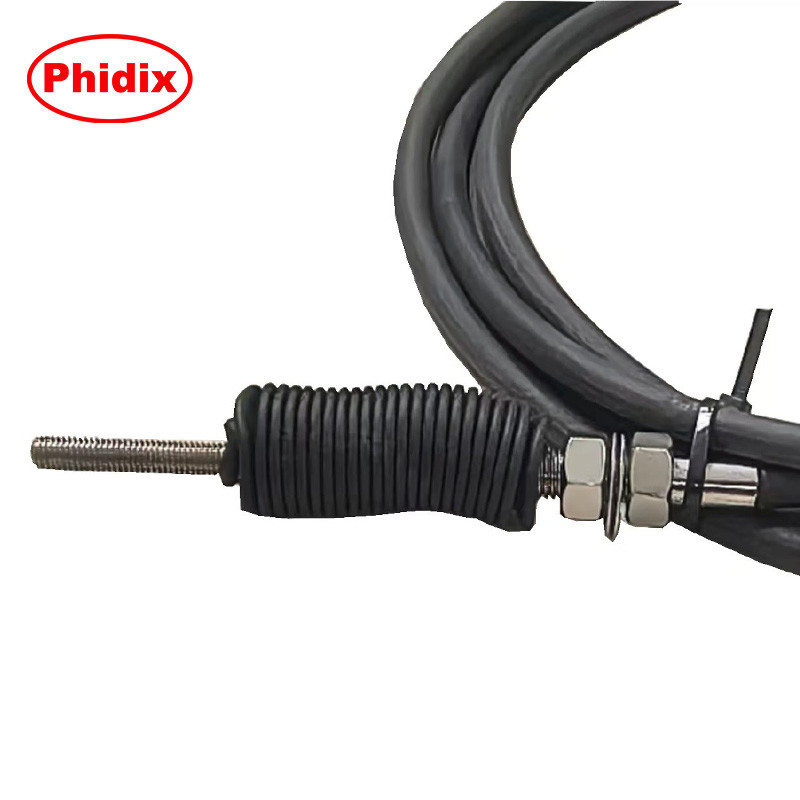

• Ống ren hoặc điểm dừng bi
• Giá đỡ bảng điều khiển
Các cụm tùy chỉnh đầy đủ có sẵn để phù hợp với bố cục bảng điều khiển, tay cầm điều khiển hoặc đòn truyền động của bạn.
Ảnh chụp nhanh dữ liệu kỹ thuật
| Thông số |
Phạm vi giá trị |
| Tải trọng tối đa |
Lên đến 2200 lb (thay đổi theo lõi và phụ kiện) |
| Phạm vi hành trình |
1.5"–6" (hành trình tùy chỉnh theo yêu cầu) |
| Bán kính uốn tối thiểu |
5" điển hình |
| Dung sai nhiệt độ |
-40°C đến +105°C (thay đổi theo loại áo khoác) |
| Tùy chọn đường kính lõi |
0,078" / 0,125" / 0,188" |
Câu hỏi thường gặp
Hỏi: Cáp T-Flex có thể được sử dụng trong hệ thống đẩy-kéo không?
Đáp: Không, dòng sản phẩm này chỉ kéo theo thiết kế.
Hỏi: Điều gì sẽ xảy ra nếu tôi cần khả năng chịu nhiệt độ cao hơn hoặc khả năng chịu hóa chất?
Đáp: Sử dụng phiên bản áo khoác PP hoặc liên hệ với chúng tôi để biết các cấu hình không có áo khoác.
Hỏi: Tôi có thể có phiên bản với bộ truyền động núm bảng điều khiển không?
Đáp: Có. Giao diện núm ren hoặc vừa vặn có sẵn theo yêu cầu.
Hỏi: Làm cách nào để chỉ định chiều dài và phụ kiện đầu?
Đáp: Tham khảo bảng kích thước A (tổng chiều dài) và L (chiều dài hành trình) của chúng tôi. Nhóm của chúng tôi có thể hỗ trợ.
