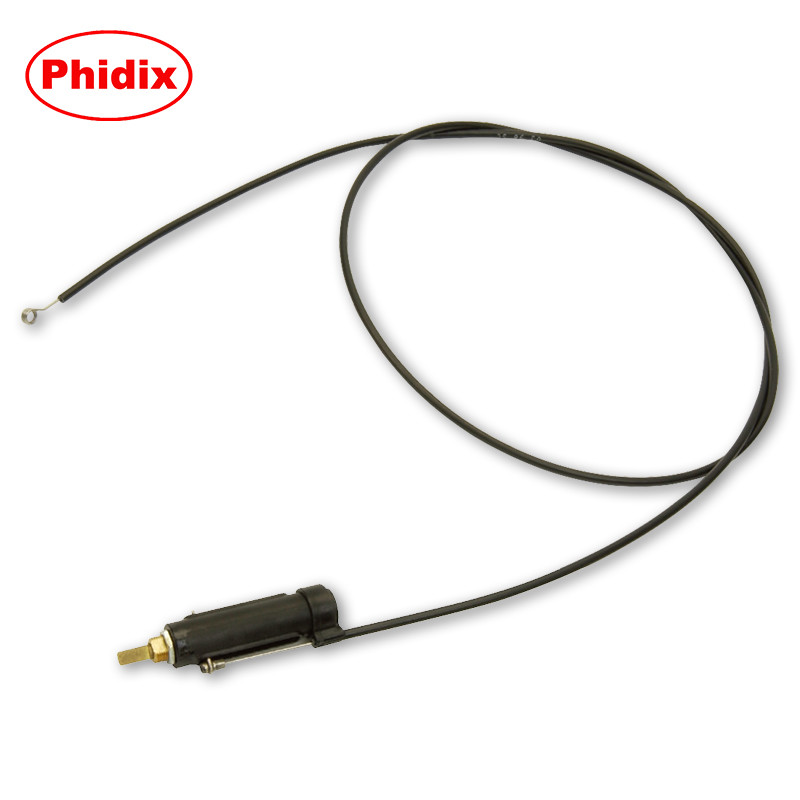

Cáp Điều Khiển Quay Chỉ Kéo – Dòng Không Khóa Phidix
Trang này cung cấp tổng quan chính thức về cáp điều khiển quay không khóa cấp công nghiệp của Phidix.
Để biết các tùy chọn tùy chỉnh hoặc cấu hình thép không gỉ, vui lòng truy cập Trang Tùy Chỉnh Cáp Quay.
Cáp Điều Khiển Quay là gì?
Cáp điều khiển quay của Phidix chuyển đổi đầu vào quay (thường lên đến 270°) thành chuyển động tuyến tính, cho phép kích hoạt từ xa các hệ thống cơ học—mà không cần sự phức tạp của điện tử hoặc thủy lực.
Cáp này không khóa, có nghĩa là nó tự do trở lại mà không cần bánh cóc hoặc chốt.Nó lý tưởng cho các bộ điều khiển HVAC thủ công, van bộ gia nhiệt, bộ giảm chấn, ngắt động cơ hàng hải và các ứng dụng khác cần chuyển động đẩy-kéo trơn tru.
Nguyên tắc hoạt động cốt lõi: Quay 270° = Hành trình tuyến tính 1,5"

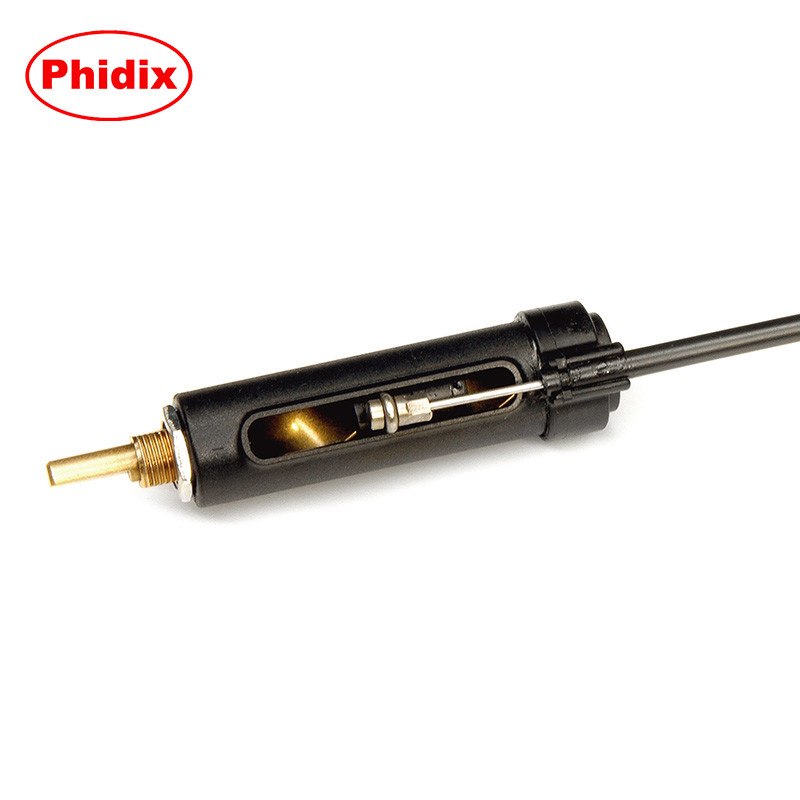

Bên trong, cáp có lõi bên trong dạng xoắn ốc linh hoạt được đặt trong một ống dẫn gia cố.Tay cầm quay quay một trục đầu vào (CW hoặc CCW), dẫn động dây bên trong để tạo ra hành trình tuyến tính lên đến 1,5 inch ở đầu ra.
Sơ đồ đơn giản hóa:
Đầu vào quay → Đầu ra tuyến tính
Thiết kế này đảm bảo truyền động chặt chẽ, độ rơ tối thiểu và chuyển động chính xác cho các hệ thống yêu cầu điều khiển từ xa nhưng cơ học.
Tại sao nên chọn quay cơ học thay vì kích hoạt điện tử?
| Tính năng |
Cáp quay cơ học |
Bộ truyền động điện tử |
| Độ phức tạp của hệ thống dây |
Không có |
Yêu cầu hệ thống dây & nguồn |
| Khả năng chịu lỗi |
Luôn có thể ghi đè thủ công |
Có thể yêu cầu các công cụ chẩn đoán |
| Khả năng chống môi trường |
Chịu được bụi, rung, độ ẩm |
Thường cần vỏ bọc |
| Bảo trì |
Thay thế đơn giản |
Có thể yêu cầu kỹ thuật viên dịch vụ |
Cáp quay Phidix là lý tưởng cho các môi trường khắc nghiệt, không gian hạn chế nơi sự đơn giản và độ tin cậy quan trọng hơn tự động hóa.

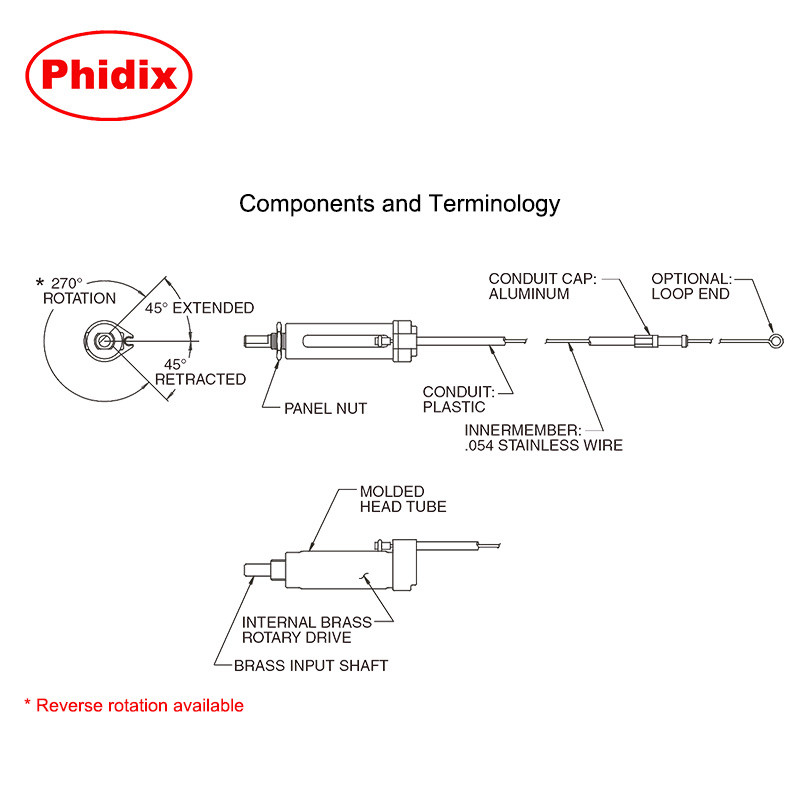

Thành phần cấu trúc & Vật liệu
• Trục đầu vào: Đồng thau (tiêu chuẩn); CW hoặc CCW có sẵn

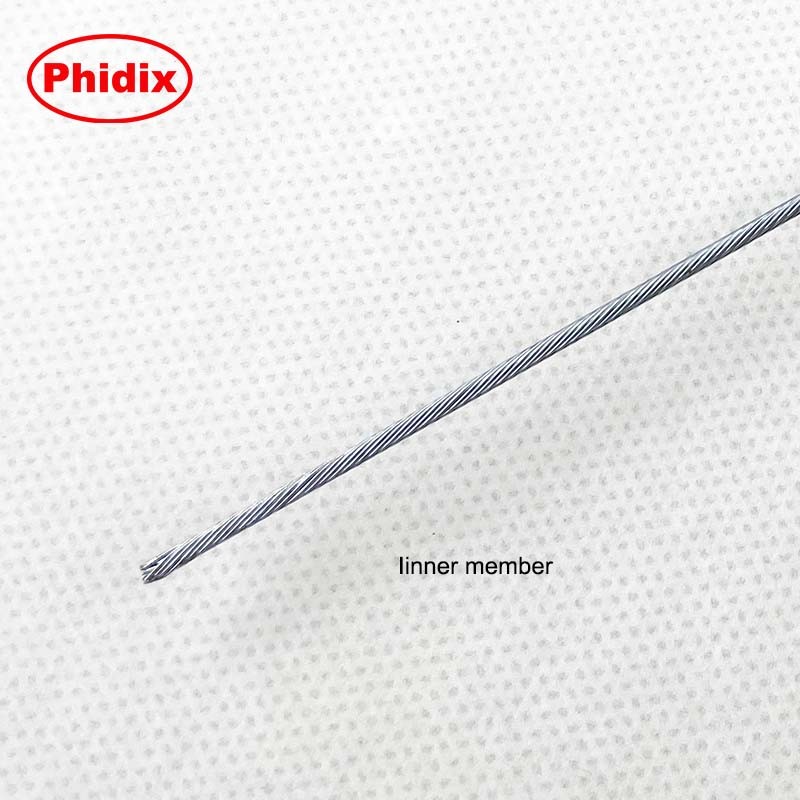

• Dây bên trong: Lõi thép không gỉ 1x7
• Vỏ: Nhựa gia cố với ren gắn
• Đầu ra: Chốt bi, vòng lặp hoặc khớp nối thanh tùy chỉnh
Ren gắn: M12 x 1.0 hoặc 3/8-24 UNF
Lò xo hồi vị: Tùy chọn cho các ứng dụng cần lực đặt lại
Các ứng dụng phổ biến
| Ứng dụng |
Trường hợp sử dụng |
| Hệ thống HVAC |
Kích hoạt van hoặc bộ giảm chấn thủ công |
| Xe thương mại |
Điều khiển van bộ gia nhiệt trong cabin |
| Động cơ hàng hải |
Cần gạt tắt máy, điều khiển bướm gió |
| Máy móc nông nghiệp |
Kích hoạt liên kết kín |
Cáp này thường được tích hợp vào núm xoay gắn trên bảng điều khiển, truyền lực đến các bộ phận cách xa vài feet—ngay cả khi đi qua các tuyến đường cong.

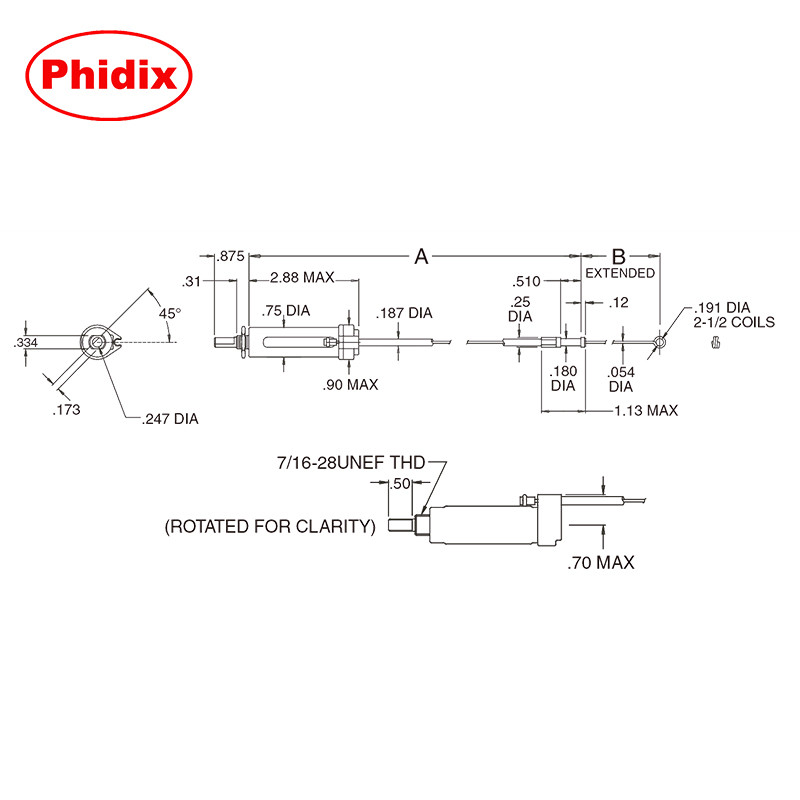

Thông số kỹ thuật
| Thông số |
Giá trị |
| Hành trình |
1,5" (± 0,1") |
| Góc đầu vào |
270° ± 10° |
| Chiều dài cáp |
12" – 72" (có thể tùy chỉnh) |
| Phạm vi nhiệt độ |
–30°C đến +100°C |
| Trục đầu vào |
Đồng thau hoặc thép không gỉ |
| Giao diện ren |
3/8-24 UNF hoặc M12 |
Cần một phạm vi hành trình, ren hoặc vật liệu khác? Xem Tùy chọn tùy chỉnh →
Câu hỏi thường gặp
Hỏi: Cáp này có đảo chiều được không?
Có. Nó có thể được cấu hình cho vòng quay đầu vào CW hoặc CCW.
Hỏi: Cáp có thể được gắn trong bảng điều khiển chật hẹp không?
Chắc chắn rồi. Vỏ linh hoạt và trục có ren giúp dễ dàng gắn trên bảng điều khiển trong các vỏ bọc chật hẹp.
Hỏi: Số lượng đặt hàng tối thiểu là bao nhiêu?
Chúng tôi cung cấp cả nguyên mẫu số lượng nhỏ và chạy hàng loạt cấp OEM. Liên hệ với chúng tôi để biết chi tiết.
Hỏi: Tôi có thể yêu cầu hành trình dài hơn hoặc kích hoạt hai đầu không?
Những thứ đó có sẵn trong cấu hình tùy chỉnh. Xem trang tùy chỉnh để biết chi tiết.
Yêu cầu báo giá hoặc đối sánh bản vẽ
Nếu bạn đang thiết kế giao diện điều khiển bảng hoặc thay thế bộ truyền động quay cũ hơn, Phidix có thể cung cấp các bộ phận phù hợp hoặc thiết kế theo thông số kỹ thuật.
