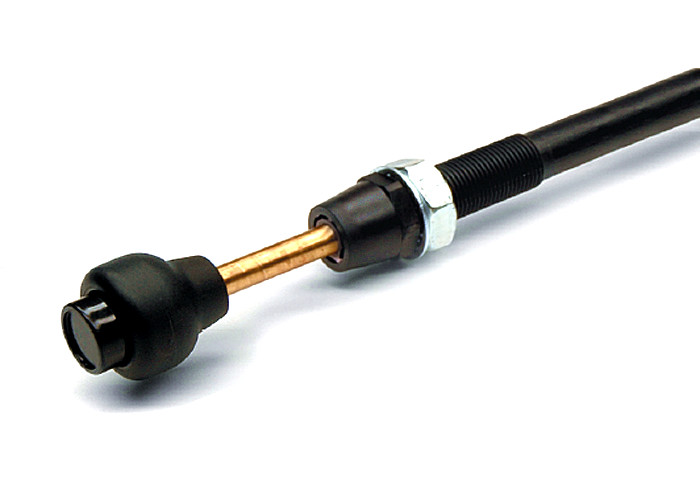

Tiêu chuẩn đầu ra Mixure 565 - 550 Series Mechanical Push Pull Control Cable Head
[ Mô tả sản phẩm ]
Chúng tôi có thể thiết kế và sản xuất một loạt các cáp máy bay.Nhấn nút trung tâm cho phép nhấn hoặc kéo nút để thực hiện điều chỉnh đường đi. Chuyển nút ngược chiều kim đồng hồ thu hồi đầu ra trong chế độ hữu hạn, và mở rộng theo chiều kim đồng hồ.
Bốn vòng và một nửa kết quả là 1 [1] của hành trình tuyến tính. rung động bình thường không ảnh hưởng đến cài đặt điều chỉnh vi mô.Một phụ kiện khóa ma sát tùy chọn có sẵn cho các ứng dụng bị ảnh hưởng bởi rung động quá mức. Một đầu điều khiển khóa ma sát (chỉ) cũng có sẵn. Các cấu hình đầu ra khác nhau có sẵn để phù hợp với các ứng dụng cụ thể. Mã đặt hàng và mô tả kỹ thuật cho thấy những lựa chọn này.
|
[ Ứng dụng ]
[ Tài liệu ] vàThành viên nội bộ |
[ Đặc điểm ] tối thiểu
[ Đề xuất thiết bị kết thúc ] |
[Sản lượng tiêu chuẩn - hỗn hợp 565-550]
| Ghi chú:(Các thông số thiết kế) Bệnh đột quỵ:3.00" Phân tích uốn cong tối thiểu:3.00" |
Nhiệt độ hoạt động: từ -65 ° F +165 ° F tại Đầu đầu vào/+230°F ở đầu đầu ra |
Không chuyển động:.030 +.0004 mỗi độ uốn cong với lực ± 5,0lb Trọng lượng bình thường:± 20lb Đầu điều khiển nylon đầy thủy tinh. |
[ Micro điều chỉnh đầu điều khiển ]

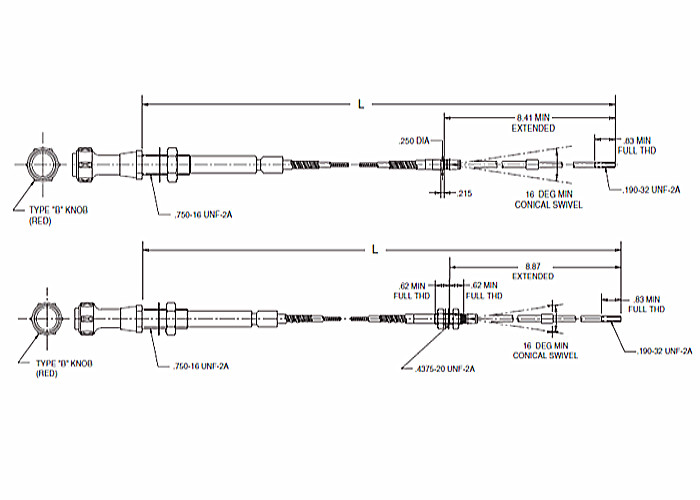

Tất cả các kích thước hình vẽ đường được biểu diễn bằng inch
