Mô tả sản phẩm

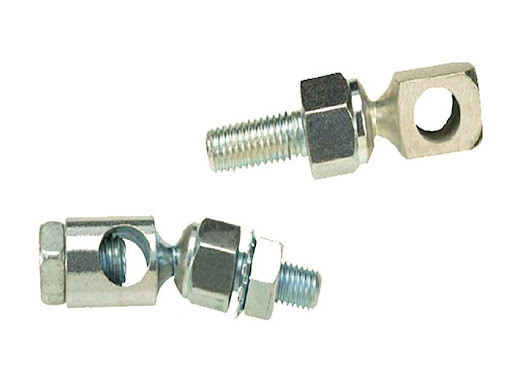

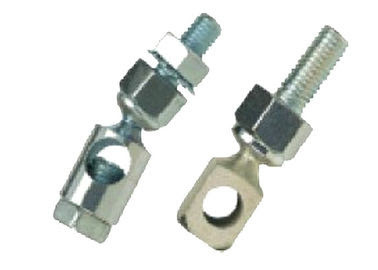

DC / DH Swivels được phát triển đặc biệt cho các ứng dụng điều khiển nơi điều chỉnh vô hạn được mong muốn dọc theo chiều dài của một thanh kết nối.Chúng được thiết kế cho các ứng dụng tải trọng thấp và cung cấp các sự sai lệch đường dây phù hợp chủ yếu cho các ứng dụng đẩyBằng cách sử dụng một đĩa cao su Buna N trong tập hợp, hoạt động trơn tru và không có rung động được thực hiện. Một loạt các kích thước và phong cách có sẵn để phù hợp với ứng dụng của bạn.Mô hình DC cung cấp 5/16" cứng tự khóa vít.
DC / DH Control Swivel Series chỉ là một trong nhiều thiết bị điều khiển chuyển động được tìm thấy trong dòng rộng của chúng tôi của đầu thanh, vòng bi hình cầu, khớp bóng và xoay.liên hệ với chúng tôi để có một danh mục đầy đủ.
Đặc điểm
• Thích hợp cho các ứng dụng tải thấp, nơi điều chỉnh vô hạn được mong muốn dọc theo toàn bộ chiều dài của thanh kết nối
• Có thể được sử dụng với cả 1/4 "hoặc 5/16" thanh điều khiển đường kính
•Kích thước đầu: DC-.500" vòng DH-.375" vuông
• Các vít đặc biệt (tự khóa và làm cứng bề mặt để chống mòn) cung cấp sức giữ tăng
• Chọn sẵn đinh tích hợp và máy giặt khóa
•Có thể sử dụng trong phạm vi nhiệt độ rộng:-60°F-250°F (-51°C-121°C)
• Các tập hợp tùy chỉnh có thể được xây dựng theo thông số kỹ thuật của bạn
• Phong cách DC đáp ứng các thông số kỹ thuật SAE J490 (DC: Loại Dc, kiểu 1; DH không đáp ứng các thông số kỹ thuật J490)
Ứng dụng
Nhiều ứng dụng chuyển động cơ học tải thấp nơi điều chỉnh vô hạn được mong muốn, bao gồm:
• HVAC
• Điều khiển tuyến tính
• Ứng dụng công nghiệp nhẹ
Các thông số kỹ thuật
| Biểu đồ DC/DH |
Ghi chú:
1. Swivels có thể được sử dụng với cả 1/4 "hoặc 5/16" thanh điều khiển đường kính
2. DH Swivel Joint có sẵn với một hạt tích hợp và máy rửa khóa để dễ dàng lắp ráp.Xác định bằng cách thêm"N" vào hậu tố. Ví dụ: DC1005FN
Vật liệu
Đầu và cơ sở khớp quả bóng
• Thép carbon thấp
• Bọc kẽm, xử lý chromate rõ ràng
• Đĩa cao su Buna N (cung cấp hoạt động không có rung động)
Vít tự khóa
• Thép carbon thấp, xử lý nhiệt
• Bọc kẽm, xử lý chromate rõ ràng
Bao bì và vận chuyển
Mã đặt hàng UNF Thread
Nhiệm vụ ️ Kích thước ️ 1⁄4
Các tùy chọn đầu ra (clamp ngăn chắn) BC
Chuyến đi (inches) 3
Chiều dài cáp (inches)
Mã đặt hàng Métric Thread
Nhiệm vụ Kích thước M6
Các tùy chọn đầu ra (clamp ngăn chắn) BC
Chuyến đi (mm) 75
Chiều dài cáp (mm)
Câu hỏi thường gặp
Hỏi: Cáp điều khiển có thương hiệu gì?
A: Thương hiệu của các cáp điều khiển là PHIDIX.
Q: Số mô hình của cáp điều khiển là gì?
A: Số mô hình của cáp điều khiển là PHIDIX.
Q: Các cáp điều khiển được sản xuất ở đâu?
A: Các cáp điều khiển được sản xuất ở Thượng Hải.
Q: Các thông số kỹ thuật của các cáp điều khiển là gì?
A: Vui lòng liên hệ với chúng tôi để biết thông số kỹ thuật của cáp điều khiển.
