Cáp điều khiển kéo - Chỉ cáp phanh với thanh cuối có sợi / dây chuyền

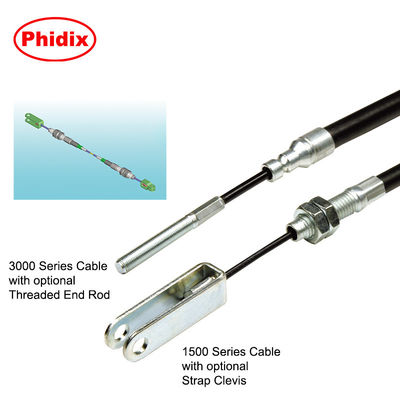

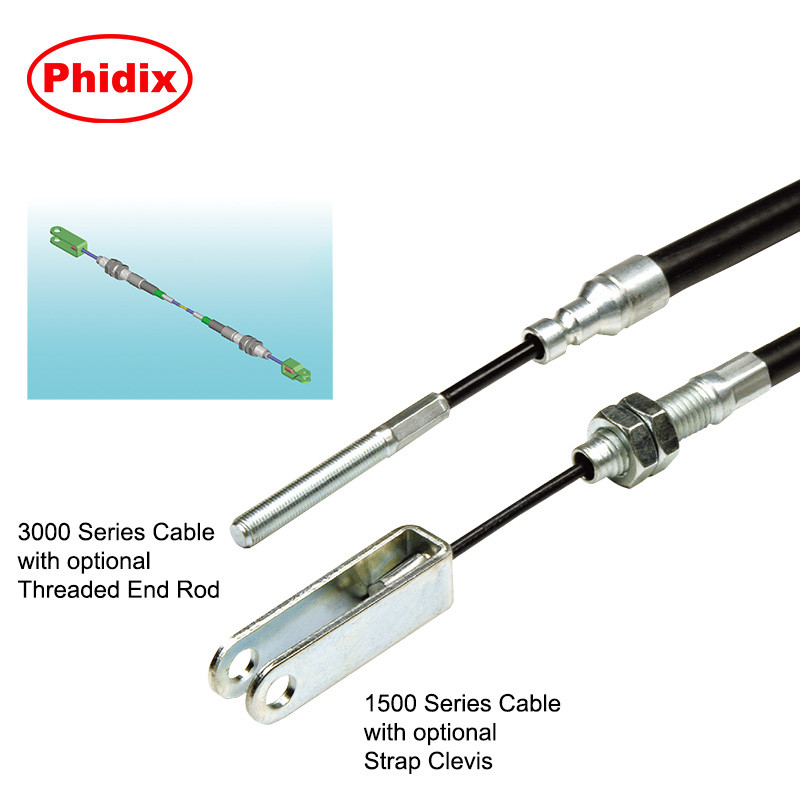

Kéo - Chỉ phanh 1500 & 3000 Bộ cáp điều khiển với thanh cuối có lề tùy chọn và dây đai tách

[ Mô tả sản phẩm ]

Các điều khiển phanh kéo chỉ có tính linh hoạt cao. Chúng đã được phát triển đặc biệt để truyền chuyển động kéo từ một thiết bị cơ khí sang thiết bị khác bằng cách loại bỏ sự cần thiết của chuông, thanh,cũng như các liên kết cơ học cứng khác.
Các điều khiển đặc biệt phù hợp với các ứng dụng cần tăng khả năng tải và giảm độ lệch. Một ví dụ lý tưởng là một dây cáp được sử dụng rộng rãi trong hoạt động phanh đậu xe.
Các phanh có thể được cài đặt dễ dàng và đòi hỏi bảo trì thấp.

[Chỉ kéo phanh 1500lb Series]

Trọng lượng tối đa: 1500lb	Phân tích uốn cong tối thiểu: 5 ̊
Các thiết bị kết thúc có rãnh
Các thiết bị kết nối cuối có sợi	48° Clip-Lock	Clip-Lock kết thúc lắp đặt
Kết thúc bóng	Đầu mắt	Cáp dừng

[Chỉ kéo phanh 3000lb Series]

Trọng lượng tối đa: 3000lb	Phân tích uốn cong tối thiểu: 7 ̊
Các thiết bị kết thúc có rãnh
Các thiết bị kết nối cuối có sợi	48° Clip-Lock	Clip-Lock kết thúc lắp đặt
Kết thúc bóng	Đầu mắt	Cáp dừng

[ Chỉ kéo phanh thông số kỹ thuật ]

Tất cả các kích thước hình vẽ đường được biểu diễn bằng inch

[ Chỉ kéo phanh lệnh mã ]

phanh chỉ kéo công nghiệp
Để xác định một phanh kéo chỉ, phải đưa ra các thông tin sau đây theo thứ tự được liệt kê:
1. phần kết hợp bên trong bên trái số. 2Số phần gắn cuối ống dẫn trái. 3. Chiều dài giữa các ống dẫn tham chiếu điểm bằng inch. 4Số phần gắn cuối ống dẫn phải. 5. phần bên trong bên phải cuối phù hợp số.		6. Chiều dài L của bộ phận bên trong giữa các điểm tham chiếu gắn trong inch. 7. Di chuyển của nội tạng trong ống dẫn bằng inch. (Lưu ý: kích thước L phải là đủ lớn hơn kích thước A cho phép đi du lịch mong muốn). * Các mặt hàng có thể tháo rời nên được liệt kê riêng biệt.
[Đặt hàng mã] Số bộ phận gắn cuối bên trong bên trái CS551 (Clevis kết thúc lắp đặt với cáp dừng) Số bộ phận gắn cuối ống dẫn bên trái 072 (Đặt cuối đường ống) Chiều dài của bộ phận ống dẫn 54 (54") A Dimension Số bộ phận gắn cuối ống dẫn phải 070 (Đặt cuối ống dẫn có sợi) Số bộ phận gắn ở đầu bên trong bên phải TE505 (Đặt cuối ống dẫn có sợi) Chiều dài của bộ phận nội bộ ¥ 64.5 (64.5") L Dimension Chuyến đi (inches) 6 (6")
