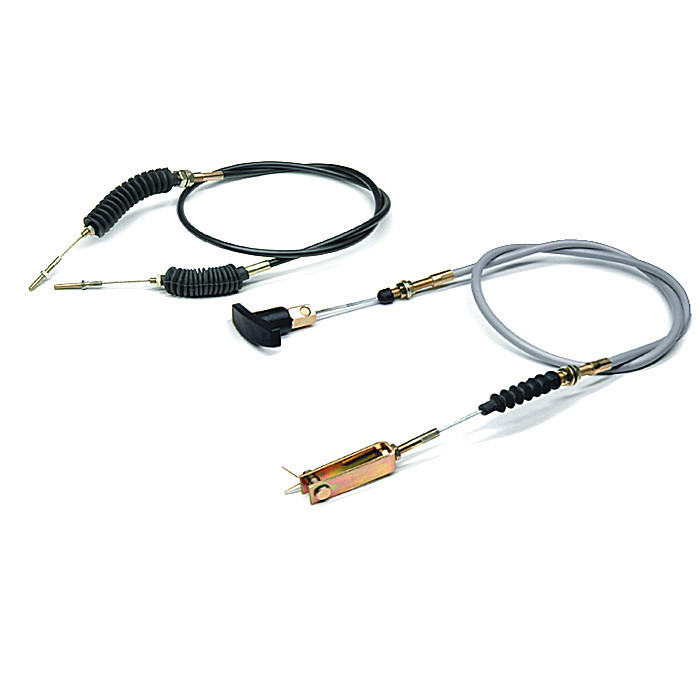

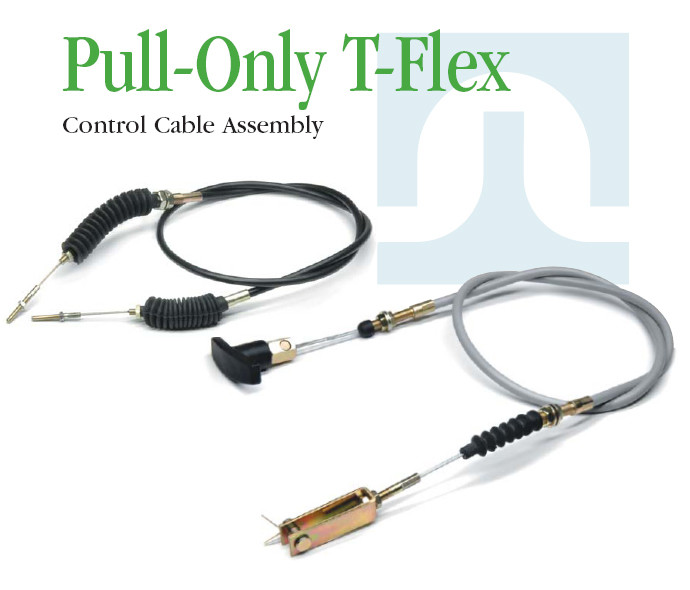

Các cáp điều khiển T-Flex của Phidix được thiết kế để điều khiển chuyển động chỉ kéo, được xây dựng với lõi thép cacbon bền cao và vỏ bên ngoài bền.Chúng tôi cung cấp các thông số kỹ thuật chính và bản vẽ kích thước để hỗ trợ tích hợp hệ thống, quyết định kỹ thuật và cấu hình tùy chỉnh.
| Tính năng | Thông số kỹ thuật |
| Phạm vi đột quỵ | 1.0" ️ 3.0" (25 ️76 mm) |
| Phân tích uốn cong tối thiểu | 5 inch (127 mm) |
| Khả năng tải | Tối đa 3000 lb |
| Chiều kính cáp bên ngoài | 7.5 mm (thường) |
| Trọng tâm cáp | Sợi thép carbon bền cao |
| Vật liệu vỏ | Olypropylene (tiêu chuẩn) / Nhựa nhiệt độ cao |
| Phạm vi nhiệt độ | -54°C đến +110°C (-65°F đến 185°F) |
Đối với các ứng dụng tải trọng cao, độ lệch thấp, cáp T-Flex duy trì hiệu suất chính xác ngay cả trong tình trạng rung động và điều khiển lặp đi lặp lại.
Cáp điều khiển T-Flex hỗ trợ nhiều loại thiết bị cuối, mỗi loại phù hợp với các hệ thống gắn khác nhau:
• Các đầu thanh: Các thân có sợi dây để điều khiển trực tiếp tay cầm
• Clevises & Yokes: Đối với các kết nối dựa trên liên kết
• Nút / đầu mắt / đầu quả bóng: Panel hoặc lắp đặt xoay
• Vòng vít hoặc đầu tay: Cơ cấu hỗ trợ ổn định
Tải toàn bộ bản vẽ kết thúc phù hợp PDF Pull_Only_T_Flex.pdf
Dưới đây là sơ đồ kích thước các tùy chọn lắp cáp T-Flex phổ biến và cấu hình lắp đặt.
• Kết thúc tay áo vít
• Kết thúc Clevis với thân có sợi
Lưu ý: Để biết các thông số kỹ thuật kích thước đầy đủ cho tất cả các loại phụ kiện, hãy tải xuống hướng dẫn kỹ thuật đầy đủ của chúng tôi.
Hãy cho chúng tôi thông tin về sức mạnh, tải trọng, nhiệt độ hoạt động và kiểu kết nối.Các kỹ sư của chúng tôi sẽ thiết kế một bộ lắp ráp cáp chỉ kéo phù hợp cho ứng dụng của bạn.
Liên hệ với Phidixcho hỗ trợ kỹ thuật hoặc mô hình CAD.
