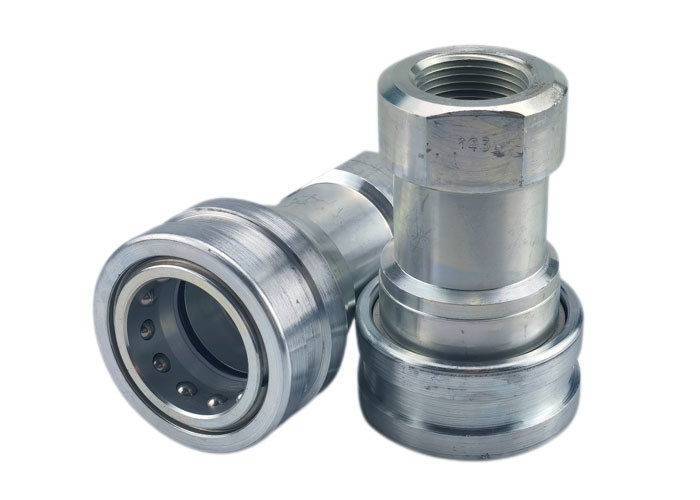

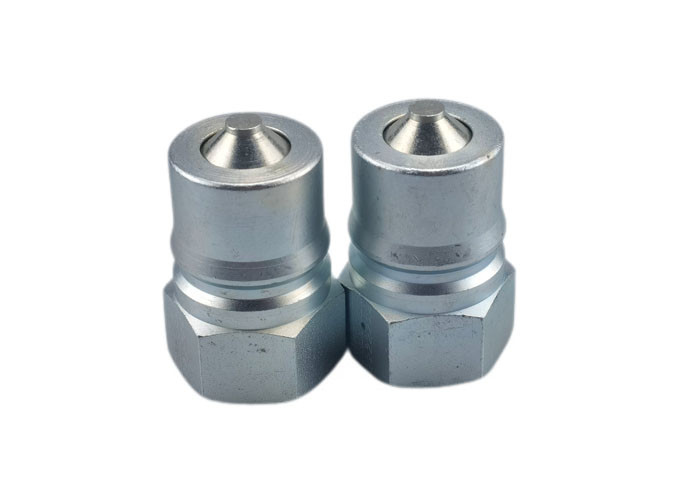

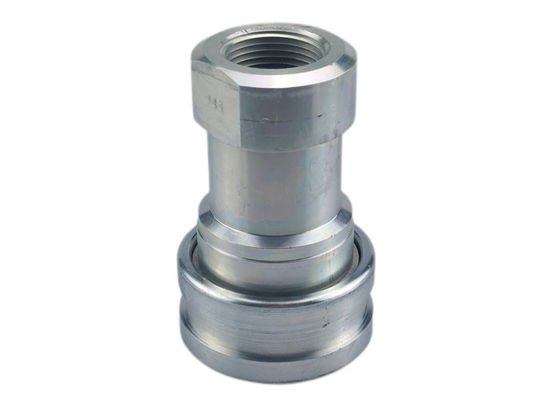

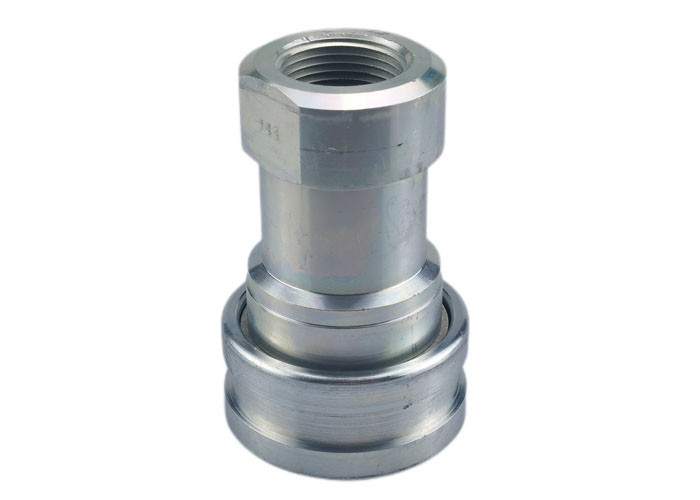

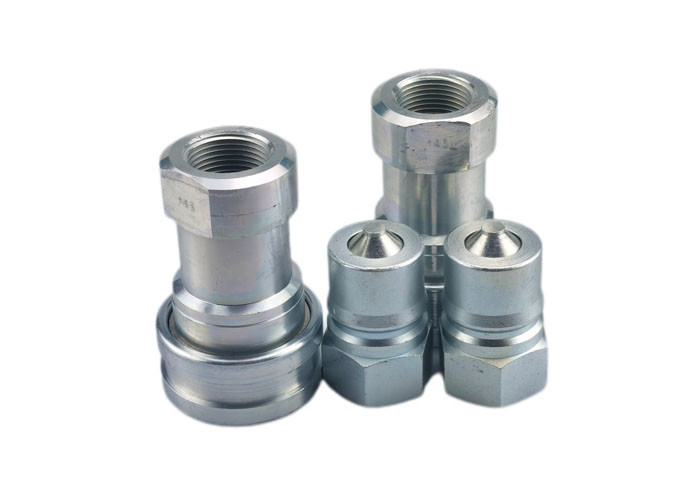

1' thép Hydraulic Quick Coupler,đổi đổi Hydraulic Quick Connect
Các khớp nối CB-SP1S-1FG, được sử dụng trong thiết bị xây dựng, thiết bị lâm nghiệp, máy móc nông nghiệp, công cụ dầu, thiết bị dầu, máy máy thép và các ứng dụng thủy lực đòi hỏi khác.
Vật liệu tiêu chuẩn
Đồng, thép kẽm, thép không gỉ
Niêm phong: NBR, Viton, EPDM
Đặc điểm
Van poppet có sẵn để ngăn ngừa rò rỉ không được ghép nối. Van poppet mở tự động khi ghép nối trong áp suất làm việc định mức để giữ dòng chảy nhanh chóng.
Các bộ phận quan trọng được làm cứng để bền.
Tương thích với PARKER 60 Series, FASTER HNV Series AEROQUIP FD45 Series và HANSEN HK Series.
| Kích thước cơ thể | PARTNO. | Sợi | A | B | Qua các căn hộ |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4" | CB-S2S-1FG | Hình ảnh của người đàn ông | 2.26 | 1.17 | 0.75 |
| 1/4" | CB-S2S-1FN | Hình ảnh, 1/4, 18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2" | CB-S4S-1FG | Hình ảnh của người đàn ông | 2.96 | 1.86 | 1.13 |
| 1/2" | CB-S4S-1FN | Hình ảnh của người đàn ông | 2.96 | 1.86 | 1.13 |
| 3/4" | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4" | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| " | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| " | CB-S8S-1FN | 1-11 |
4.13 | 2.61 | 1.75 |
| Kích thước cơ thể | PARTNO. | Sợi | C | D | E | HEX |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4" | CB-P2S-1FG | Hình ảnh của người đàn ông | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4" | CB-P2S-1FN | Hình ảnh, 1/4, 18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2" | CB-P4S-1FG | Hình ảnh của người đàn ông | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2" | CB-P4S-1FN | Hình ảnh của người đàn ông | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4" | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4" | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| " | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| " | CB-P8S-1FN | 1-11 |
2.85 | 1.88 | 0.97 | 1.63 |
