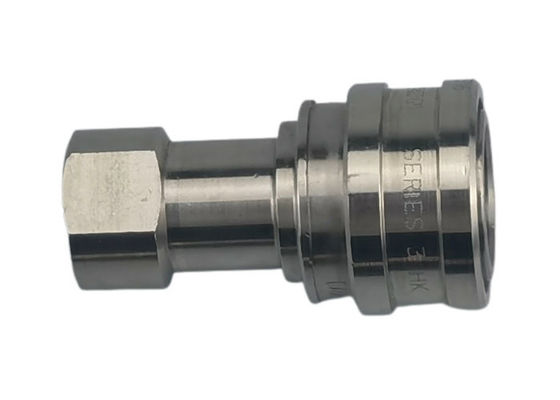

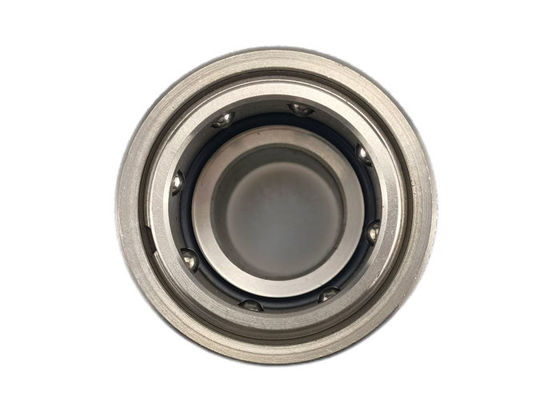

1/8' CB-1 Series thép không gỉ 316 loại khép nhanh thủy lực
Máy nối nhanh thủy lực hoạt động như thế nào?
Đặc điểm
CB-SPL-1FG / CB-SPM-1FG được sử dụng trong thiết bị xây dựng, ứng dụng thủy lực.Những nối tắt đôi này có thể được tìm thấy ở bất cứ đâu mà các đường truyền chất lỏng cần phải được kết nối và ngắt kết nối để vận hành hoặc bảo trì thiết bị, và mất nước là không mong muốn.
Vật liệu tiêu chuẩn
| Kích thước cơ thể | PARTNO. | Sợi | A | B | Qua các căn hộ |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4" | CB-S2S-1FG | Hình ảnh của người đàn ông | 2.26 | 1.17 | 0.75 |
| 1/4" | CB-S2S-1FN | Hình ảnh, 1/4, 18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2" | CB-S4S-1FG | Hình ảnh của người đàn ông | 2.96 | 1.86 | 1.13 |
| 1/2" | CB-S4S-1FN | Hình ảnh của người đàn ông | 2.96 | 1.86 | 1.13 |
| 3/4" | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4" | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| " | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| " | CB-S8S-1FN | 1-11 | 4.13 | 2.61 | 1.75 |
| Kích thước cơ thể | PARTNO. | Sợi | C | D | E | HEX |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4" | CB-P2S-1FG | Hình ảnh của người đàn ông | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4" | CB-P2S-1FN | Hình ảnh, 1/4, 18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2" | CB-P4S-1FG | Hình ảnh của người đàn ông | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2" | CB-P4S-1FN | Hình ảnh của người đàn ông | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4" | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4" | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| " | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| " | CB-P8S-1FN | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
