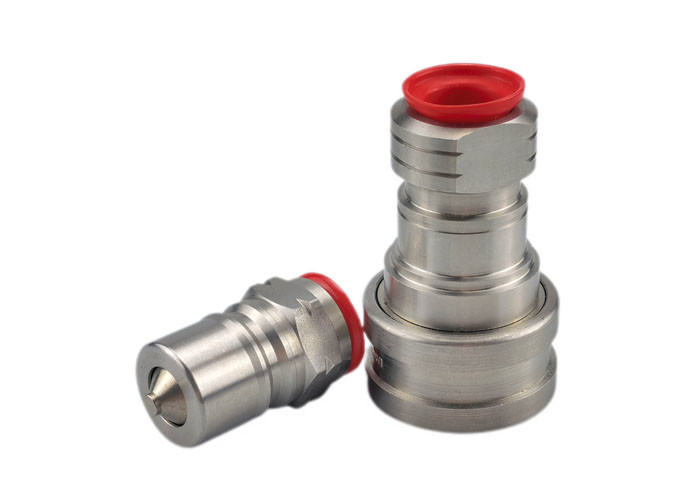

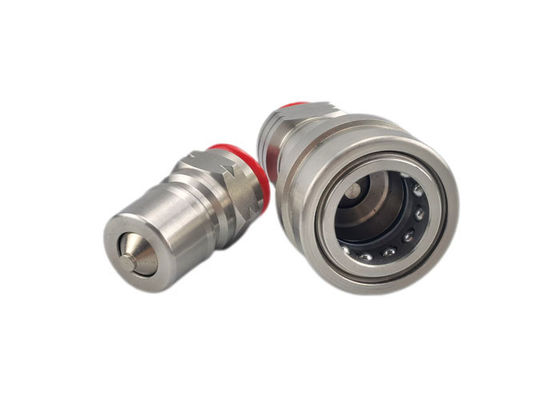

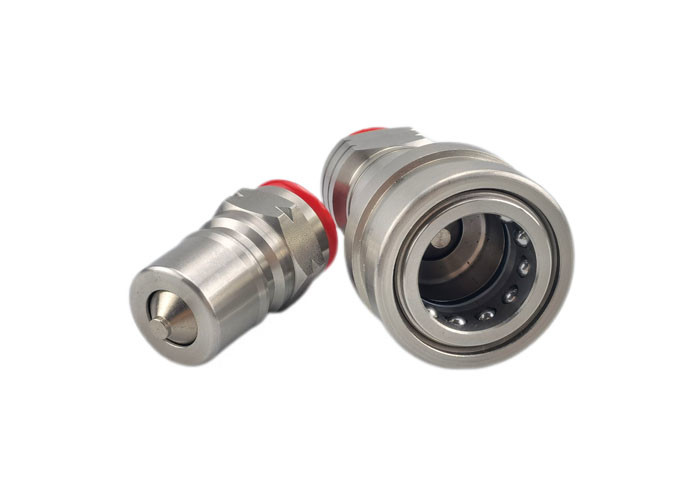

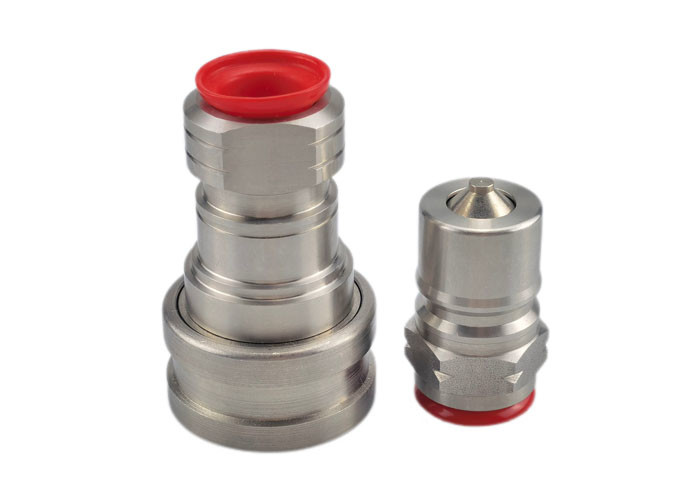

SS316 Máy nối nhanh thủy lực

1-1/4' CB-1 Series thép không gỉ 316 loại chặt chẽ nối nhanh thủy lực

CB-SPL-1FG / CB-SPM-1FG được sử dụng trong thiết bị xây dựng, ứng dụng thủy lực.Những nối tắt đôi này có thể được tìm thấy ở bất cứ đâu mà các đường truyền chất lỏng cần phải được kết nối và ngắt kết nối để vận hành hoặc bảo trì thiết bị, và mất nước là không mong muốn.

Vật liệu tiêu chuẩn

• Đồng, thép kẽm, thép không gỉ
• Niêm phong: NBR, Viton, EPDM

Đặc điểm

1. Van poppet có sẵn để ngăn ngừa rò rỉ không được ghép nối. Van poppet mở tự động khi ghép nối trong áp suất làm việc định mức để giữ dòng chảy nhanh chóng.
2. Các bộ phận quan trọng được làm cứng để bền.
3. Tương thích với PARKER 60 Series, FASTER HNV Series AEROQUIP FD45 Series và HANSEN HK Series.

   Kích thước cơ thể	PARTNO.	Sợi	A	B	Qua các căn hộ
   1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   1/4"	CB-S2S-1FG	Hình ảnh của người đàn ông	2.26	1.17	0.75
   1/4"	CB-S2S-1FN	Hình ảnh, 1/4, 18	2.26	1.17	0.75
   3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   1/2"	CB-S4S-1FG	Hình ảnh của người đàn ông	2.96	1.86	1.13
   1/2"	CB-S4S-1FN	Hình ảnh của người đàn ông	2.96	1.86	1.13
   3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   "	CB-S8S-1FG	1-11	4.13	2.61	1.75
   "	CB-S8S-1FN	1-11	4.13	2.61	1.75



   Kích thước cơ thể	PARTNO.	Sợi	C	D	E	HEX
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4"	CB-P2S-1FG	Hình ảnh của người đàn ông	1.52	0.87	0.56	0.75
   1/4"	CB-P2S-1FN	Hình ảnh, 1/4, 18	1.52	0.87	0.56	0.75
   3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2"	CB-P4S-1FG	Hình ảnh của người đàn ông	2.03	1.30	0.76	1.13
   1/2"	CB-P4S-1FN	Hình ảnh của người đàn ông	2.03	1.30	0.76	1.13
   3/4"	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4"	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   "	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   "	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
