Đặc điểm

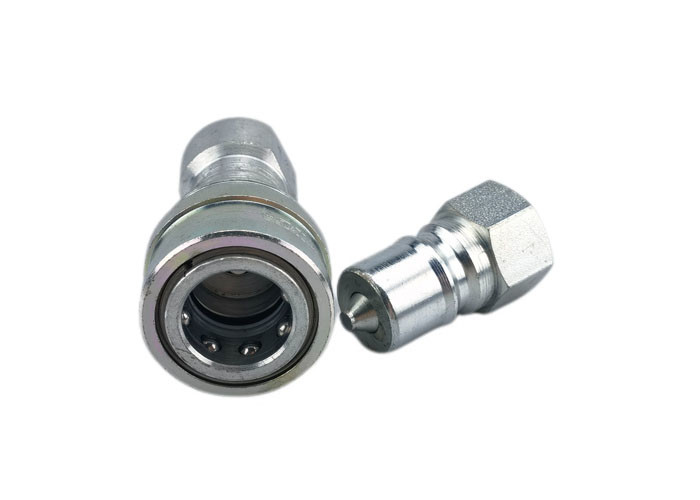

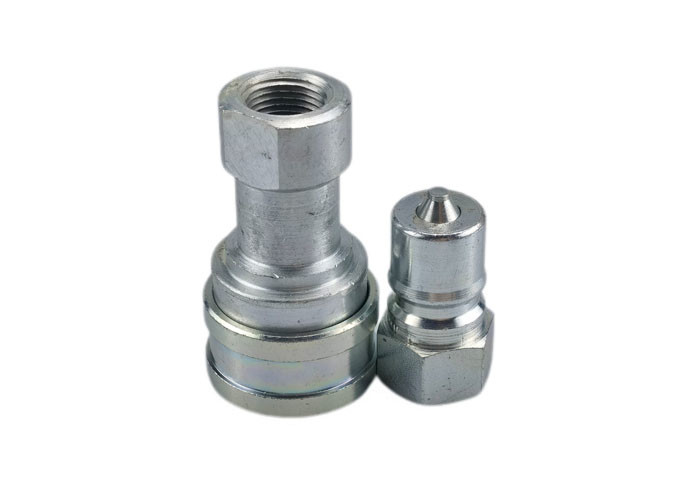

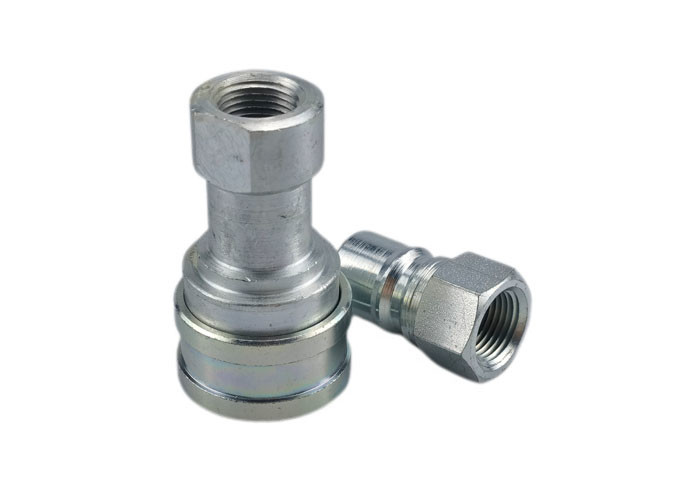

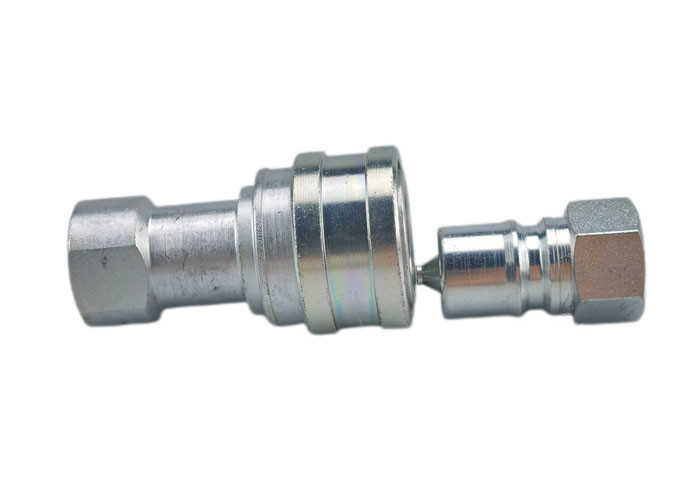

CB-4 Series nối nhanh thủy lực chủ yếu được sử dụng cho thiết bị xây dựng, thiết bị lâm nghiệp, máy móc thủy lực và thiết bị dầu và các ứng dụng thủy lực cần thiết khác.
Vật liệu tiêu chuẩn
| Kích thước cơ thể | PARTNO. | Sợi | A | B | Qua các căn hộ |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4" | CB-S2S-1FG | Hình ảnh của người đàn ông | 2.26 | 1.17 | 0.75 |
| 1/4" | CB-S2S-1FN | Hình ảnh, 1/4, 18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2" | CB-S4S-1FG | Hình ảnh của người đàn ông | 2.96 | 1.86 | 1.13 |
| 1/2" | CB-S4S-1FN | Hình ảnh của người đàn ông | 2.96 | 1.86 | 1.13 |
| 3/4" | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4" | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| " | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| " | CB-S8S-1FN | 1-11 | 4.13 | 2.61 | 1.75 |
| Kích thước cơ thể | PARTNO. | Sợi | C | D | E | HEX |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4" | CB-P2S-1FG | Hình ảnh của người đàn ông | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4" | CB-P2S-1FN | Hình ảnh, 1/4, 18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2" | CB-P4S-1FG | Hình ảnh của người đàn ông | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2" | CB-P4S-1FN | Hình ảnh của người đàn ông | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4" | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4" | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| " | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| " | CB-P8S-1FN | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
