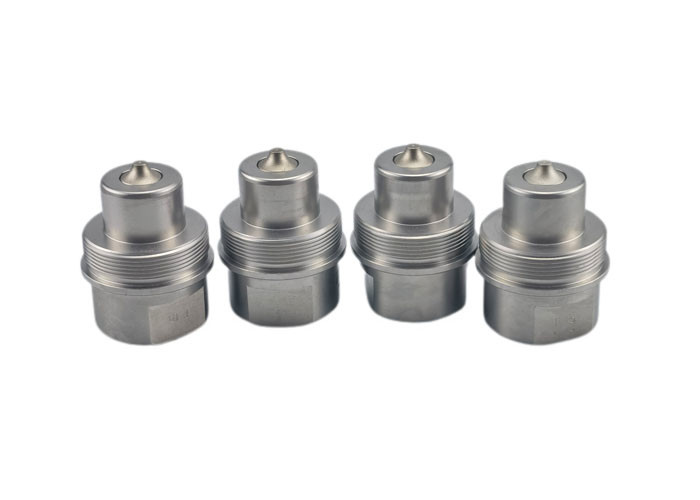

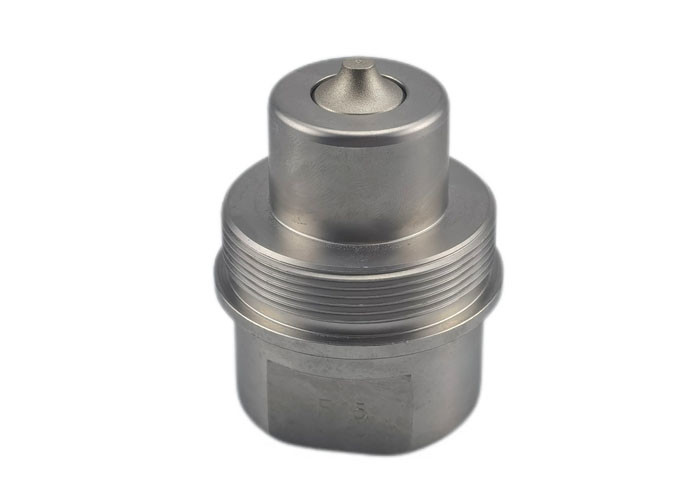

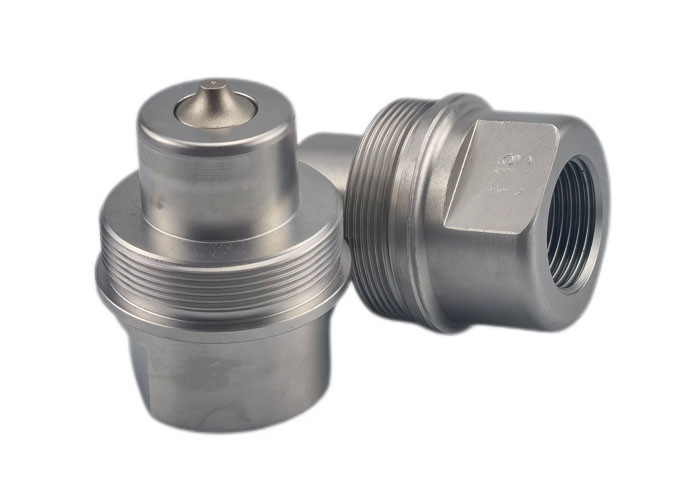

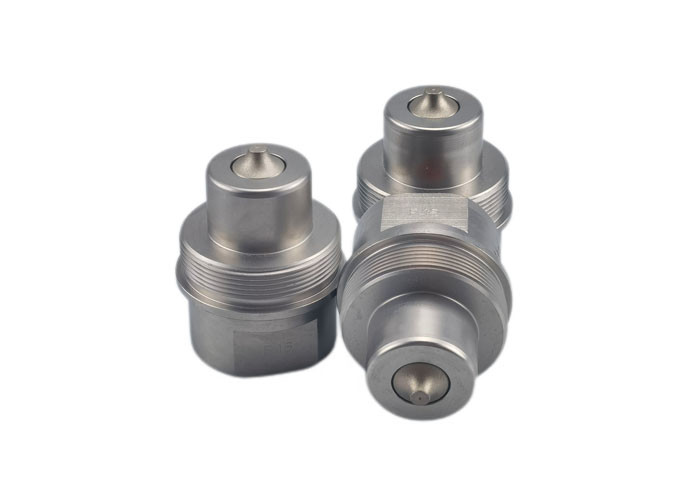

Loại khóa niềng nối nhanh thủy lực nối nhanh niềng nối nhanh
Máy nối có đường kính danh nghĩa lớn hơn 25 mm được thiết kế và sản xuất theo quy định của mô-đun D1 của Chỉ thị thiết bị áp suất châu Âu 97/23 EC.Chúng không nên được sử dụng để vận chuyển khí bay hơi.
Ứng dụng
Máy nối CB-5 với đường kính danh nghĩa lên đến 25 mm được thiết kế và sản xuất theo Điều 3.3 của Chỉ thị thiết bị áp suất châu Âu 97/23 EC.
Tất cả các ứng dụng công nghiệp và nghiêm trọng. Công trình công cộng, ngoài khơi, thiết bị nâng, hệ thống chịu tải cơ khí nặng, áp suất cao
Vật liệu tiêu chuẩn
Đặc điểm
| Kích thước cơ thể | PARTNO. | Sợi | A | B | HEX |
| 1/4" | CB-S2S-5FN | Hình ảnh, 1/4, 18 | 53 | 35 | 19 |
| 1/4" | CB-S2S-5FG | Hình ảnh của người đàn ông | 53 | 35 | 19 |
| 3/8" | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| 1/2" | CB-S4S-5FN | Hình ảnh của người đàn ông | 74 | 45 | 27 |
| 1/2" | CB-S4S-5FG | Hình ảnh của người đàn ông | 74 | 45 | 27 |
| 3/4" | CB-S6S-5FN | 3/4-14 | 91 | 55 | 35 |
| 3/4" | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| " | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| " | CB-S8S-5FG | 1-11 | 103 | 69 | 41 |
| Kích thước cơ thể | PARTNO. | Sợi | C | D | HEX |
| 1/4" | CB-P2S-5FN | Hình ảnh, 1/4, 18 | 35 | 15 | 19 |
| 1/4" | CB-P2S-5FG | Hình ảnh của người đàn ông | 35 | 15 | 19 |
| 3/8" | CB-P3S-5FN | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-5FG | 3/8-19 | 42 | 19 | 23 |
| 1/2" | CB-P4S-5FN | Hình ảnh của người đàn ông | 50 | 22 | 27 |
| 1/2" | CB-P4S-5FG | Hình ảnh của người đàn ông | 50 | 22 | 27 |
| 3/4" | CB-P6S-5FN | 3/4-14 | 63 | 29 | 35 |
| 3/4" | CB-P6S-5FG | 3/4-14 | 63 | 29 | 35 |
| " | CB-P8S-5FN | 1-11 1/2 | 71 | 36 | 41 |
| " | CB-P8S-5FG | 1-11 | 71 | 36 | 41 |
