1/2' ISO16028 mặt phẳng thủy lực tiêu chuẩn thép mặt phẳng nối
Đặc điểm

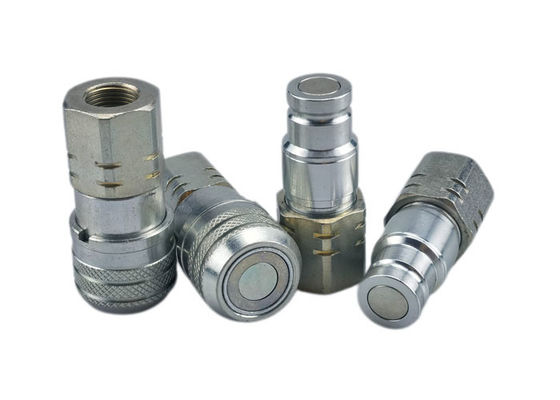

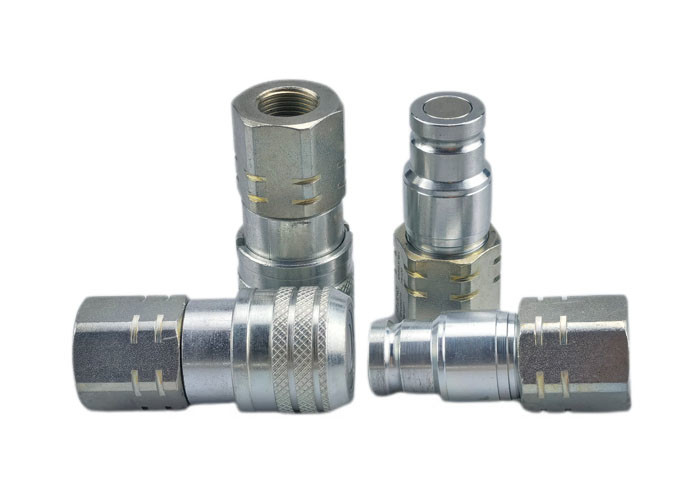

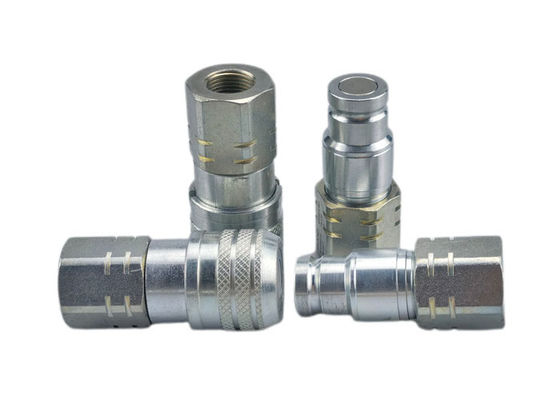

Máy nối CB-6 Series là một mặt phẳng khô vỡ hoặc nhỏ nhất tràn nối thủy lực đáp ứng tiêu chuẩn ISO16028. kích thước cơ thể là 1/4 ", 3/8", 1/2", 5/8", 3/4" và 1 ".
Ứng dụng
CB-6 Series là lý tưởng cho các ứng dụng nơi tràn thủy lực là một mối quan tâm và khả năng trao đổi với các nhà sản xuất khác là quan trọng.Thiết bị nông nghiệpThiết bị khai thác mỏ, Bảo trì đường sắt, Máy nâng xô trên cao, Máy tải tay lái
Vật liệu tiêu chuẩn
| Kích thước cơ thể | PARTNO. | Sợi | A | B | HEX |
| 1/4" | CB-S2S-6FN | 1/4 | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2 | 2.87 | 1.26 | 1.18 |
| 1/2" | CB-S4S-6FN | 1/2 | 3.31 | 1.50 | 1.42 |
| 1/2" | CB-S4S-6FN | 3/4 | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2 | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 | 3.39 | 1.65 | 1.42 |
| 3/4" | CB-S6S-6FN | 3/4 | 3.74 | 1.89 | 1.61 |
| 3/4" | CB-S6S-6FN | 1 ¢ | 3.86 | 1.89 | 1.61 |
| " | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |
| Kích thước cơ thể | PARTNO. | Sợi | C | D | HEX |
| 1/4" | CB-P2S-6FN | 1/4 | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2 | 2.52 | 0.78 | 1.18 |
| 1/2" | CB-P4S-6FN | 1/2 | 2.91 | 0.96 | 1.42 |
| 1/2" | CB-P4S-6FN | 3/4 | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2 | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 | 2.95 | 1.06 | 1.42 |
| 3/4" | CB-P6S-6FN | 3/4 | 3.39 | 1.18 | 1.61 |
| 3/4" | CB-P6S-6FN | 1 ¢ | 3.39 | 1.18 | 1.61 |
| " | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
