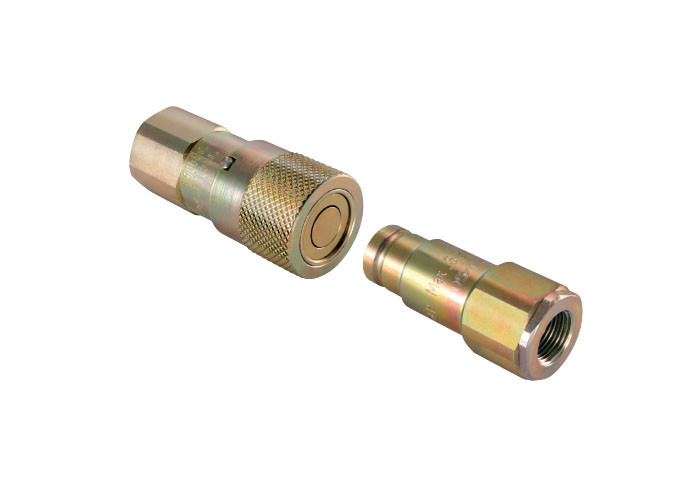

G3/8 Tương thích với Hansen QA29000 Series Flat Face Coupling, mặt phẳng nối nhanh thủy lực
Máy nối CB-6-A Series là một mặt phẳng khô vỡ hoặc nhỏ nhất cục nối thủy lực tràn.
Ứng dụng
CB-6-A Series được sử dụng để thay đổi nhanh các công cụ thủy lực trong ngành xây dựng, bảo trì đường sắt và khai thác mỏ.Việc dễ dàng làm sạch làm cho chúng lý tưởng để sử dụng trong các loại môi trường thù địch. Cơ chế khóa tay áo được tham gia bằng cách xoay tay áo sau khi kết nối. Nó ngăn ngừa ngẫu nhiên ngắt kết nối khi nối được kéo dọc theo mặt đất.Cơ chế áo khoác được thiết kế để giúp ngăn chặn bụi bẩn xâm nhập vào cơ chế bên trong và do đó tránh hoạt động bị lỗi trong khi kết nối hoặc ngắt kết nối.
Vật liệu tiêu chuẩn
Đặc điểm

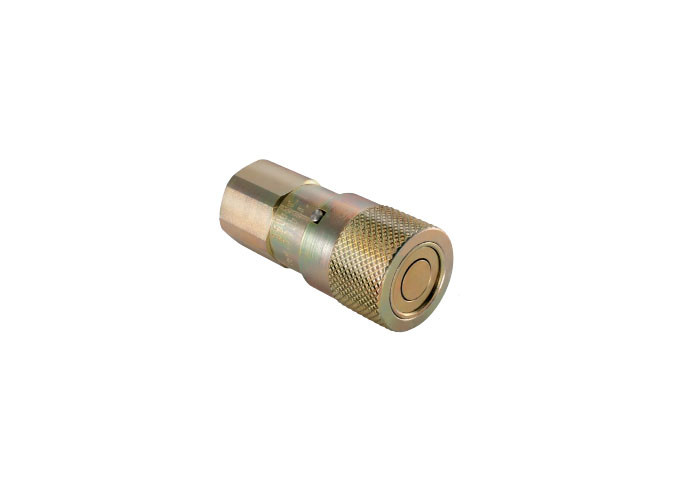

| Kích thước cơ thể | PARTNO. | Sợi | A | B | HEX |
| 1/4" | CB-S2S-6FN-A | Hình ảnh, 1/4, 18 | 2.07 | 1.06 | 0.91 |
| 1/4" | CB-S2S-6FG-A | Hình ảnh của người đàn ông | 2.07 | 1.06 | 0.91 |
| 3/8" | CB-S3S-6FN-A | 3/8-18 | 2.81 | 1.26 | 1.06 |
| 3/8" | CB-S3S-6FG-A | 3/8-19 | 2.81 | 1.26 | 1.06 |
| 1/2" | CB-S4S-6FN-A | Hình ảnh của người đàn ông | 2.81 | 1.26 | 1.06 |
| 1/2" | CB-S4S-6FG-A | Hình ảnh của người đàn ông | 2.81 | 1.26 | 1.06 |
| 3/4" | CB-S6S-6FN-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 3/4" | CB-S6S-6FG-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| " | CB-S8S-6FN-A | 1-11 | 3.29 | 1.89 | 1.81 |
| " | CB-S8S-6FG-A | 1-11 | 3.29 | 1.89 | 1.81 |

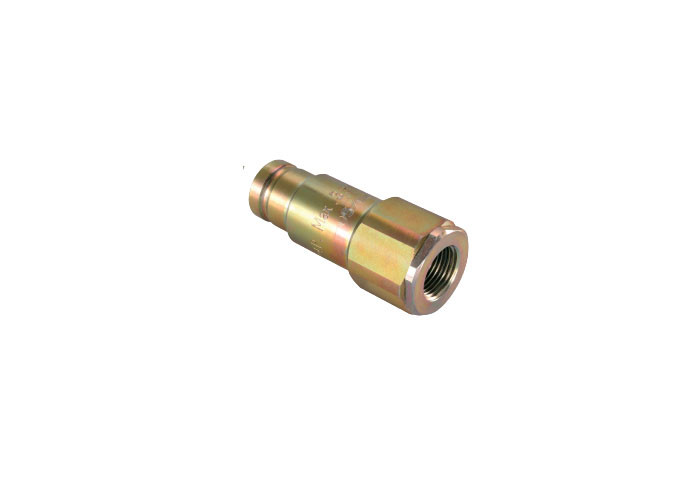

| Kích thước cơ thể | PARTNO. | Sợi | C | D | E | HEX |
| 1/4" | CB-P2S-6FN-A | Hình ảnh, 1/4, 18 | 2.11 | 0.98 | 1.71 | 0.91 |
| 1/4" | CB-P2S-6FG-A | Hình ảnh của người đàn ông | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8" | CB-P3S-6FN-A | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8" | CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| 1/2" | CB-P4S-6FN-A | Hình ảnh của người đàn ông | 2.76 | 1.30 | 2.15 | 1.18 |
| 1/2" | CB-P4S-6FG-A | Hình ảnh của người đàn ông | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4" | CB-P6S-6FN-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4" | CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| " | CB-P8S-6FN-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
| " | CB-P8S-6FG-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
