Khả năng sản xuất chính xác cho các hệ thống lõi dây nội bộ
Sản xuất một lõi dây nội bộ hiệu suất cao không chỉ là về vật liệu mà còn về cách nó được làm.Tại Phidix, hệ thống sản xuất của chúng tôi tuân theo tiêu chuẩn IATF 16949 đảm bảo mỗi mét cáp đáp ứng các tiêu chuẩn nghiêm ngặt cho các hệ thống điều khiển cơ khí trong ô tô, đường sắt, nông nghiệp,và các ứng dụng công nghiệp.
Trang này cho thấy khả năng của chúng tôi vượt ra ngoài việc sản xuất cơ bản. Chúng đại diện cho cam kết của chúng tôi về an toàn, nhất quán và độ chính xác chuyển động.
IATF 16949: Cột sống của hệ thống chất lượng của chúng tôi
Chúng tôi tự hào hoạt động theo hệ thống chất lượng ô tô IATF 16949 cho phép:
• Khả năng theo dõi toàn bộ quy trình (từ nguyên liệu thô đến cuộn dây hoàn thành)
• Kiểm soát chất lượng thống kê về dung sai kéo và đường kính
• Tài liệu và dữ liệu kiểm tra dựa trên lô
• Hệ thống theo dõi không lỗi với tính toàn vẹn thu hồi lâu dài
Cho dù bạn đang mua lõi cho xe máy có khối lượng lớn hoặc nguyên mẫu điều khiển một lần, quy trình của chúng tôi đảm bảo hiệu suất lặp lại và chất lượng được đảm bảo.
Tổng quan về quy trình sản xuất cốt lõi
| Bước |
Mô tả |
| Sơ vẽ dây |
Kiểm soát đường kính chính xác cao bằng thép không gỉ chống ăn mòn (304/316L). |
| Bị mắc cạn |
Chế độ xoắn chặt chẽ vào cấu hình 1x7, 1x19, 7x7, 7x19. |
| Sức ép trước |
Loại bỏ sự kéo dài ban đầu, ổn định cáp dưới tải. |
| Lớp phủ (không cần thiết) |
PTFE, HDPE, hoặc Zine phủ để kiểm soát ma sát và ăn mòn. |
| Kiểm tra nội bộ |
Chiều kính, bề mặt, độ xoắn và tính kéo được xác minh ở mọi giai đoạn. |
| Cắt & đóng gói tùy chỉnh |
Cắt theo chiều dài, cuộn, hoặc sẵn sàng để lắp ráp cáp. |
Các biện pháp kiểm soát chất lượng
| Loại thử nghiệm |
Mục đích |
| Thử nghiệm kéo |
Xác nhận độ bền phù hợp với thiết kế |
| Xét nghiệm mệt mỏi |
Xác nhận hiệu suất trên các chu kỳ chuyển động |
| Độ khoan dung đường kính |
±0,02mm hoặc chặt hơn dựa trên thông số kỹ thuật |
| Định dạng chuỗi |
Ngăn ngừa sự hao mòn hoặc rung động không đồng đều |
Tất cả các xét nghiệm được ghi lại trong báo cáo QC kỹ thuật số cho mỗi lô.
Khả năng tùy chỉnh
Chúng tôi cung cấp tùy chỉnh đầy đủ để phù hợp với nhu cầu hệ thống cụ thể:
• Cấu hình sợi: 1x7 / 1x19 / 7x7 / 7x19 / rắn
• Độ chính xác chiều dài: độ khoan dung cắt theo chiều dài ± 0,5mm
• Kết thúc bề mặt: thô, phủ PTFE, phủ Zine, vỏ polymer
• Bao bì: giao hàng bằng cuộn, cuộn, hoặc hộp dựa trên phần
Khách hàng OEMcũng có thể yêu cầu đánh dấu laser theo chuỗi hoặc mã theo dõi lô.
Tích hợp từ đầu đến cuối với các bộ điều khiển
Các lõi dây bên trong của chúng tôi được thiết kế để phù hợp liền mạch với:
• Cáp kéo
• Các dây cáp throttle/choke từ xa
• Các bộ điều khiển khử và kiểm soát thông gió
• Các mô-đun điều khiển nhiều cáp
Nếu bạn đang tích hợp lõi dây bên trong vào hệ thống tần số cao, tần suất cao, chúng tôi cũng có thể cung cấp các dịch vụ dẫn đường bên ngoài phù hợp, phụ kiện cuối cùng và kết thúc theo cùng phạm vi chất lượng IATF.

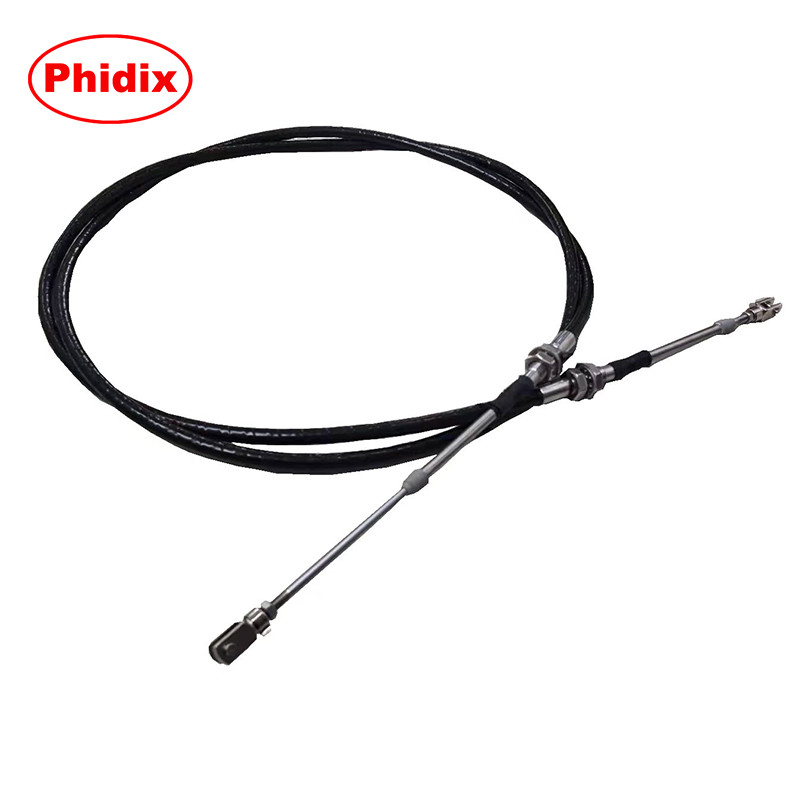

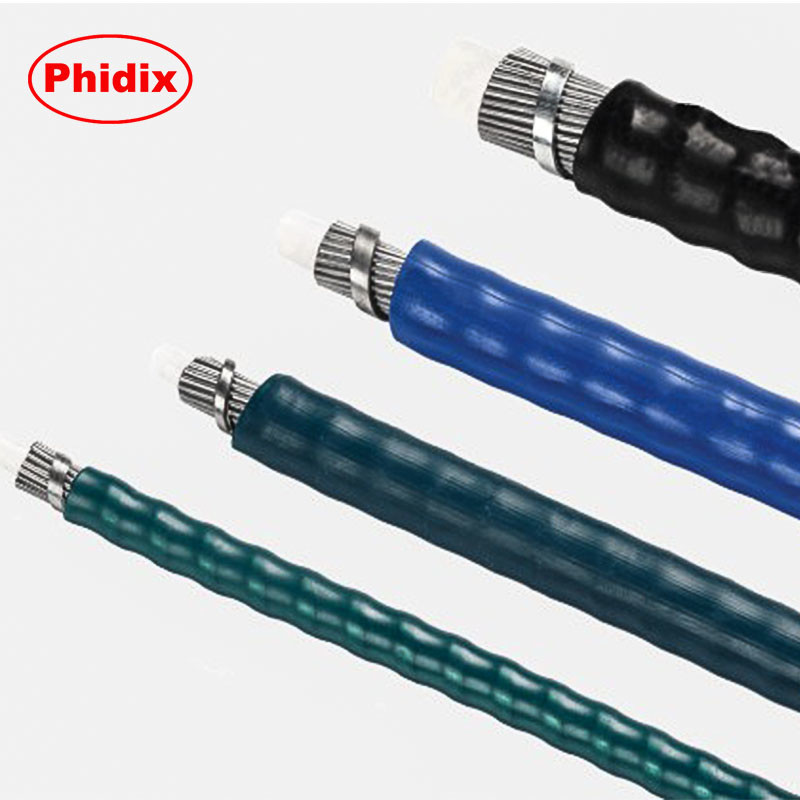

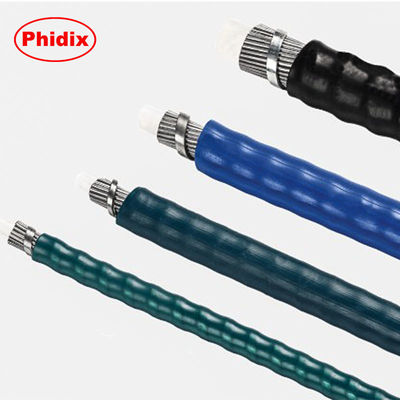

Mẫu kết hợp cáp bên trong và bên ngoài phù hợp được sản xuất bởi Phidix
Xác thực chuyên gia
Quá trình của chúng tôi dựa trên các hướng dẫn được nêu trong:
•Hướng dẫn thiết kế điều khiển chuyển động máy bay cáp️ cho hình học rào, ổn định kéo
•Hướng dẫn giới hạn an toàn của CMA- để kiểm soát mệt mỏi và quản lý kéo dài vĩnh viễn
Chúng đảm bảo hệ thống điều khiển của bạn sẽ không chỉ hoạt động mà còn tồn tại lâu dài.
Các trang kỹ thuật liên quan
•Hướng dẫn lựa chọn lõi dây bên trong
•Chế độ thất bại và thiết kế phòng ngừa
Nhận hỗ trợ kỹ thuật
Cần một giải pháp lõi bên trong xây dựng để in? Chia sẻ bản vẽ hoặc thông số kỹ thuật của bạn và nhóm kỹ sư của chúng tôi sẽ cung cấp phản hồi khả thi, mẫu và khuyến nghị DFM đầy đủ trong vòng 48 giờ.
