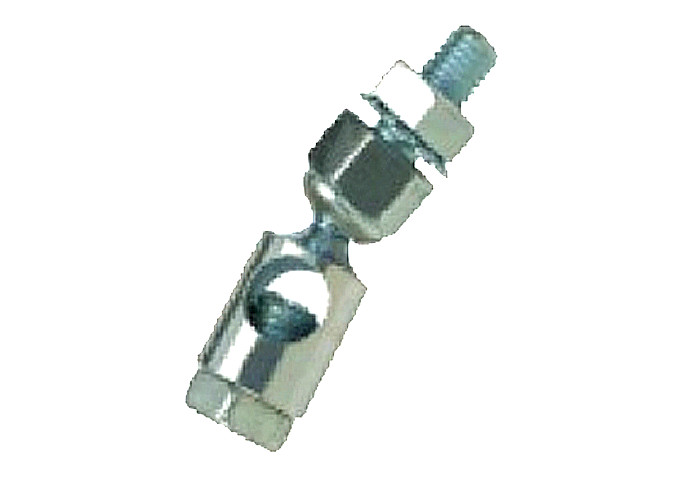

Rotary Swivel Joint DC Control Swivel Series
Mô tả sản phẩm
Các bánh xoay DC được thiết kế đặc biệt để điều khiển các ứng dụng mà điều chỉnh không giới hạn có thể được thực hiện dọc theo một thanh nối.thông gió và điều hòa không khí, điều khiển tuyến tính và các ứng dụng công nghiệp nhẹ.
Sản phẩm này cung cấp các bảng điều khiển không thẳng hàng phù hợp cho các ứng dụng đẩy.
Nhiều kích thước và phong cách có sẵn cho mỗi hoạt động mong muốn và với việc sử dụng đĩa cao su Buna N trong việc lắp đặt, hiệu suất mượt mà và không cộng hưởng được đạt được.Ngoài ra, nó cung cấp một ốc vít tự khóa cứng 5/16 'và tương thích với các thanh điều khiển đường kính 1/4' hoặc 5/1600.
Đặc điểm
• Thích hợp cho các ứng dụng tải thấp, nơi điều chỉnh vô hạn được mong muốn dọc theo toàn bộ chiều dài của thanh kết nối
• Có thể được sử dụng với cả 1/4 "hoặc 5/16" thanh điều khiển đường kính
•Kích thước đầu:DC 500" vòng
• Các vít đặc biệt (tự khóa và bề mặt cứng để chống mòn) giúp tăng sức giữ
• Chọn sẵn đinh tích hợp và máy giặt khóa
•Có thể sử dụng trong phạm vi nhiệt độ rộng:-60°F ∼ 250°F (-51°C ∼ 121°C)
• Các tập hợp tùy chỉnh có thể được xây dựng theo thông số kỹ thuật của bạn
• Phong cách DC đáp ứng thông số kỹ thuật SAE J490
(DC: Loại DC, kiểu 1; DH không đáp ứng các thông số kỹ thuật J490)
Ứng dụng
Nhiều ứng dụng chuyển động cơ học tải thấp nơi điều chỉnh vô hạn được mong muốn, bao gồm:
• HVAC
• Điều khiển tuyến tính
• Ứng dụng công nghiệp nhẹ
Vít tự khóa
• Thép carbon thấp, xử lý nhiệt
• Sơn kẽm, xử lý Clearchromate

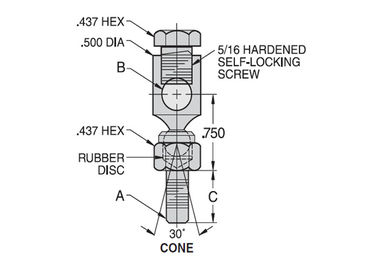

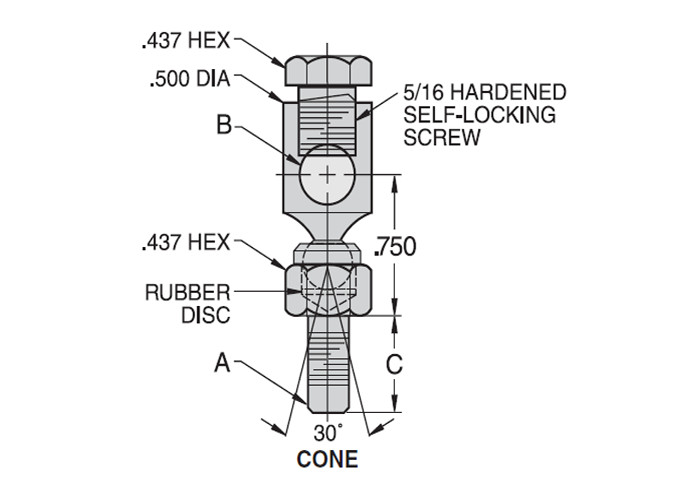

Các thông số kỹ thuật
| Biểu đồ DC/DH |
Ghi chú:
1. Swivels có thể được sử dụng với cả 1/4 "hoặc 5/16" thanh điều khiển đường kính
2. DH Swivel Joint có sẵn với một hạt tích hợp và máy rửa khóa để dễ dàng lắp ráp.Xác định bằng cách thêm"N" vào hậu tố. Ví dụ: DC1005FN
Vật liệu
Đầu và cơ sở khớp quả bóng
• Thép carbon thấp
• Bọc kẽm, xử lý chromate rõ ràng
• Đĩa cao su Buna N (cung cấp hoạt động không có rung động)
Vít tự khóa
• Thép carbon thấp, xử lý nhiệt
• Bọc kẽm, xử lý chromate rõ ràng
Bao bì và vận chuyển
Mã đặt hàng UNF Thread
Nhiệm vụ ️ Kích thước ️ 1⁄4
Các tùy chọn đầu ra (clamp ngăn chắn) BC
Chuyến đi (inches) 3
Chiều dài cáp (inches)
Mã đặt hàng Métric Thread
Nhiệm vụ Kích thước M6
Các tùy chọn đầu ra (clamp ngăn chắn) BC
Chuyến đi (mm) 75
Chiều dài cáp (mm)
Câu hỏi thường gặp
Hỏi: Cáp điều khiển có thương hiệu gì?
A: Thương hiệu của các cáp điều khiển là PHIDIX.
Q: Số mô hình của cáp điều khiển là gì?
A: Số mô hình của cáp điều khiển là PHIDIX.
Q: Các cáp điều khiển được sản xuất ở đâu?
A: Các cáp điều khiển được sản xuất ở Thượng Hải.
Q: Các thông số kỹ thuật của các cáp điều khiển là gì?
A: Vui lòng liên hệ với chúng tôi để biết thông số kỹ thuật của cáp điều khiển.
