Mô tả sản phẩm

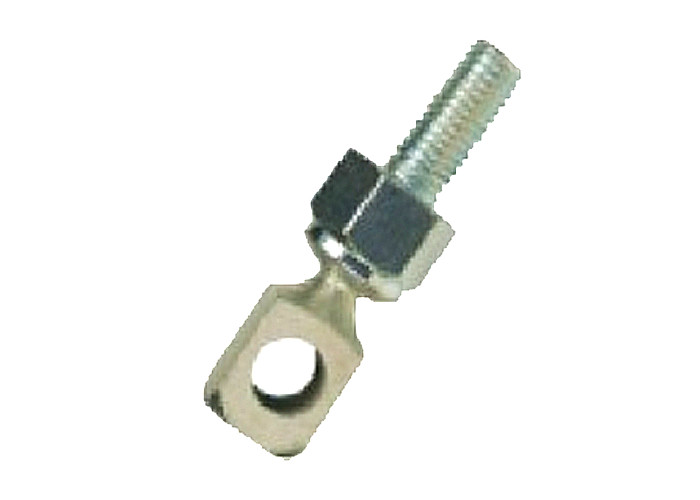

Các bánh xoay DH được thiết kế đặc biệt để điều khiển các ứng dụng có thể điều chỉnh không giới hạn dọc theo một thanh kết nối.thông gió và điều hòa không khí, điều khiển tuyến tính và các ứng dụng công nghiệp nhẹ.
Sản phẩm này cung cấp các bảng điều khiển không thẳng hàng phù hợp cho các ứng dụng đẩy.
Nhiều kích thước và phong cách có sẵn cho mỗi hoạt động mong muốn và với việc sử dụng đĩa cao su Buna N trong việc lắp đặt, hiệu suất mượt mà và không cộng hưởng được đạt được.Ngoài ra, nó cung cấp một ốc vít tự khóa cứng 5/16 'và tương thích với các thanh điều khiển đường kính 1/4' hoặc 5/1600.
Đặc điểm
• Thích hợp cho các ứng dụng tải thấp, nơi điều chỉnh vô hạn được mong muốn dọc theo toàn bộ chiều dài của thanh kết nối
• Có thể được sử dụng với cả 1/4 "hoặc 5/16" thanh điều khiển đường kính
• Kích thước đầu:DH-.375" vuông
• Chuỗi vít đặc biệt ((tự khóa và làm cứng bề mặt để chống mòn) cung cấp sức giữ tăng cường
• Có thể sử dụng trong phạm vi nhiệt độ rộng:-60°F-250°F ((-51°C-121°C)
• Các tập hợp tùy chỉnh có thể được xây dựng theo thông số kỹ thuật của bạn
Ứng dụng
Nhiều ứng dụng chuyển động cơ học tải thấp nơi điều chỉnh vô hạn được mong muốn, bao gồm:
• HVAC
• Điều khiển tuyến tính
• Ứng dụng công nghiệp nhẹ

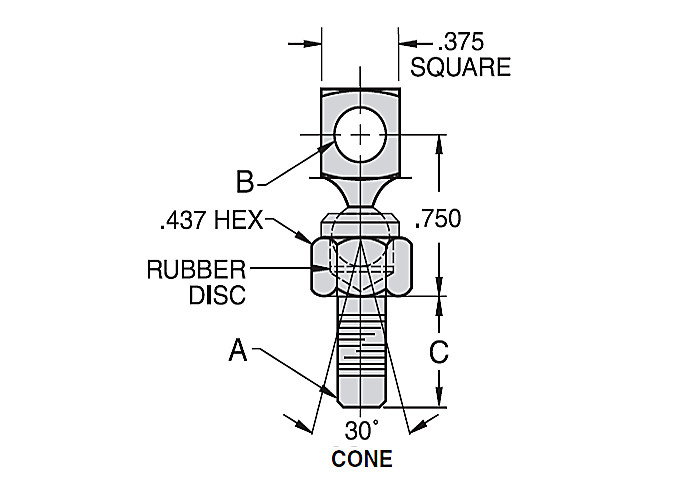

Các thông số kỹ thuật
| Biểu đồ DC/DH | ||||||
| B | C | A | ||||
| Số phần |
+.005 -.002 |
±.015 | ||||
|
Ít hơn Nuts & Washer |
Với Integral Nuts & Washer |
Đau lắm Chiều kính |
Chân |
Kích thước sợi & Chiều dài |
Trọng lượng ít hơn Nuts & Washer (Bảng) |
Trọng lượng với tích lũy Nuts & Washer (Bảng) |
| DC1005F | DC1005FN | .328 | .312 | 10-32 x.250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28 x.328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28 x.500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20 x.328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20 x.453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24 x.516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24 x.641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28 x.500 | .035 | ||
Ghi chú:
1. Swivels có thể được sử dụng với cả 1/4 "hoặc 5/16" thanh điều khiển đường kính
2. DH Swivel Joint có sẵn với một bản đinh tích hợp và máy rửa khóa để dễ dàng lắp ráp. Xác định bằng cách thêm"N" vào hậu tố. Ví dụ: DC1005FN
Vật liệu
Đầu và cơ sở khớp quả bóng
• Thép carbon thấp
• Bọc kẽm, xử lý chromate rõ ràng
• Đĩa cao su Buna N (cung cấp hoạt động không có rung động)
Vít tự khóa
• Thép carbon thấp, xử lý nhiệt
• Bọc kẽm, xử lý chromate rõ ràng
Bao bì và vận chuyển
Mã đặt hàng UNF Thread
Nhiệm vụ ️ Kích thước ️ 1⁄4
Các tùy chọn đầu ra (clamp ngăn chắn) BC
Chuyến đi (inches) 3
Chiều dài cáp (inches)
Mã đặt hàng Métric Thread
Nhiệm vụ Kích thước M6
Các tùy chọn đầu ra (clamp ngăn chắn) BC
Chuyến đi (mm) 75
Chiều dài cáp (mm)
